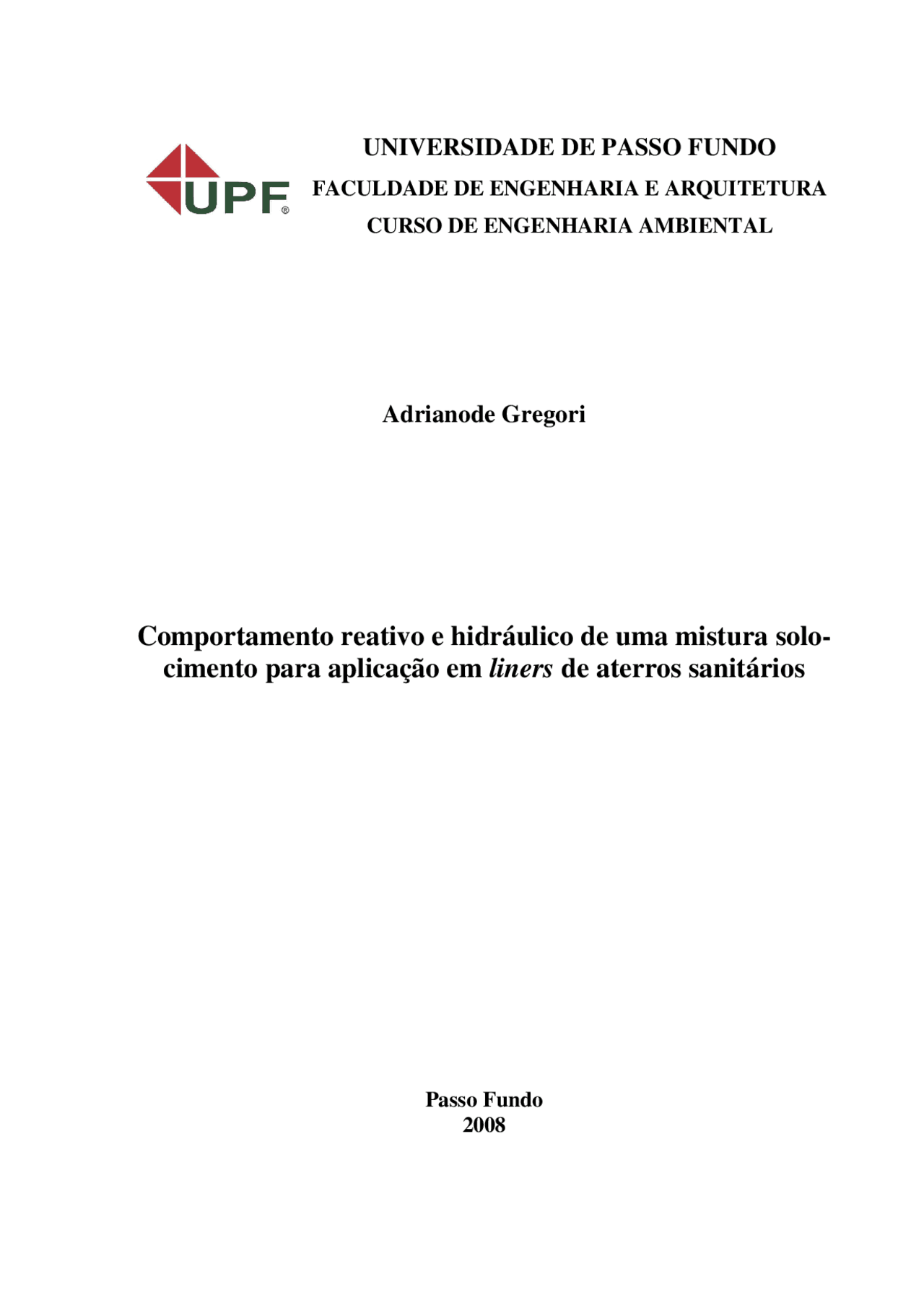

UNIVERSIDADE DE PASSO FUNDO
FACULDADE DE ENGENHARIA E ARQUITETURA
CURSO DE ENGENHARIA AMBIENTAL
Adrianode Gregori
Comportamento reativo e hidráulico de uma mistura solo-
cimento para aplicação em liners de aterros sanitários
Passo Fundo
2008
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Pesquisar documentos Store
Os melhores documentos à venda: Trabalhos de alunos formados
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Comunidade
Pergunte à comunidade
Peça ajuda à comunidade e tire suas dúvidas relacionadas ao estudo
Ranking universidades
Descubra as melhores universidades em seu país de acordo com os usuários da Docsity
Guias grátis
Os eBooks que salvam estudantes!
Baixe gratuitamente nossos guias de estudo, métodos para diminuir a ansiedade, dicas de TCC preparadas pelos professores da Docsity
Análise da Capacidade de Atenuação de Solo e sua Relação com a Contaminação, Notas de estudo de Engenharia Ambiental
Um estudo sobre a capacidade de atenuação de solo compactado, com e sem adição de cimento, através de ensaios de difusão de solução de cádmio com diferentes variações de ph e a influência de carga estática no solo sobre essa capacidade. Além disso, é abordado o papel dos sistemas de impermeabilização com solos argilosos na retenção de fluxos de poluentes e a influência da umidade do solo, do método de compactação e da energia de compactação sobre a condutividade hidráulica do solo compactado.
Tipologia: Notas de estudo
2010
1 / 51
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Análise da Capacidade de Atenuação de Solo e sua Relação com a Contaminação e outras Notas de estudo em PDF para Engenharia Ambiental, somente na Docsity!
UNIVERSIDADE DE PASSO FUNDO
FACULDADE DE ENGENHARIA E ARQUITETURA
CURSO DE ENGENHARIA AMBIENTAL
Adrianode Gregori
Comportamento reativo e hidráulico de uma mistura solo-
cimento para aplicação em liners de aterros sanitários
Passo Fundo
Adriano de Gregori
Comportamento reativo e hidráulico de uma mistura solo-
cimento para aplicação em liners de aterros sanitários
Projeto de pesquisa apresentado à disciplina de Pesquisa Aplicada, como um dos requisitos para aprovação na disciplina. Orientador: Prof. Antonio Thomé
Passo Fundo
LISTA DE TABELAS
Tabela 1: Composição gravimétrica do lixo no Brasil ............................................................... 9 Tabela 2: Intervalo de variação de parâmetros típicos de lixiviados e comparação com a legislação vigente ............................................................................................................... 10 Tabela 3: Argilominerais e suas devidas séries de preferência na adsorção ............................ 19 Tabela 4: Capacidade de troca catiônica , superfície especifica dos principais argilominerais e das frações silte, argila e matéria orgânica ........................................................................ 20 Tabela 5: Caracterização físico-química do Solo da área de estudo ........................................ 33
LISTA DE QUADROS
1 INTRODUÇÃO
1.1 PROBLEMA DA PESQUISA
O crescimento exponencial da população mundial e o avanço significativo dos processos tecnológicos industriais induzem um aumento das relações de consumo pela sociedade e com isso um incremento na geração de resíduos sólidos urbanos. Do exposto, é importante ressaltar que essa perspectiva de aumento na geração de resíduos sólidos remete à problemática ambiental em relação à sua disposição inadequada. Por conseguinte, os lixões ocasionam problemas graves tais como de contaminação do solo, e mananciais hídricos. Nesse processo de disposição, segundo Oliveira e Jucá (2004), ocorre a decomposição do material orgânico formando o lixiviado ou chorume que apresenta características físico-químicas e microbiológicas que conferem concentrações variadas de compostos de orgânicos e inorgânicos tóxicos como os metais. Sem condições de contenção destas contaminações (sistemas de impermeabilização) este líquido pode permear as camadas de fundo dos locais clandestinos e contaminar as águas subterrâneas, além de serem transportados superficialmente para os mananciais próximos. Neste paradigma, a composição do lixiviado pode apresentar quantidades significativas de metais tóxicos, dentre os quais está inserido o Chumbo. Os metais tóxicos, de um modo geral, podem desencadear problemas de toxicidade aos organismos que estiverem expostos, como plantas, animais e seres humanos, devido que o mesmo pode ser inserido na cadeia alimentar e causar biomagnificação.
1.2 JUSTIFICATIVA
Os problemas apresentados pelos lixiviados de aterros sanitários, se fazem necessárias alternativas viáveis em âmbito ambiental, social e econômico capazes de garantir a mitigação desses impactos e a aplicabilidade como sistema de impermeabilização de aterros sanitários. Dentre as alternativas se faz necessário a elaboração de barreiras de solo reativas e impermeáveis a fim de atenuar o fluxo de contaminantes presentes no lixiviado.
1.3 OBJETIVOS
1.3.1 Objetivo geral
O trabalho objetiva avaliar o comportamento hidráulico e reativo de um solo argiloso compactado, com e sem a adição de cimento, na composição de um liner de aterro sanitário, quando submetido à ação de carga estática dos resíduos e ao contato de lixiviados ácidos e básicos contendo cádmio.
1.3.2 Objetivos específicos
A definição desses objetivos será:
a) Verificar a condutividade hidráulica do solo compactado, com e sem adição de cimento; b) Verificar a condutividade hidráulica do solo compactado, com e sem aplicação de carga; c) Verificar a capacidade de atenuação do solo compactado, com e sem adição de cimento, mediante à ensaios de difusão de solução de Cádmio com diferentes variações de pH; d) Avaliar a influência de carga estática no solo sobre a capacidade de atenuação do solo; e) Determinar a curva de transporte de Cádmio e extrair os parâmetros de sorção Kd e de difusão, De.
Fonte: JUCÁ (2002).
Figura 1: Evolução da destinação final dos resíduos no Brasil O quadro 2 apresenta o tipo de destinação final de resíduos sólidos domiciliares por região do Brasil. Nesse contexto observa-se que na média brasileira permanece a destinação em aterros controlados. No entanto, em regiões como Norte e Nordeste ainda prevalece a disposição à céu aberto em lixões. (JUCÁ, 2002).
Quadro 2: Formas de destinação final por região do Brasil
Brasil Norte Nordeste Sudeste Sul Centro-Oeste % Vazadouro à céu aberto 21,3^ 57,2^ 48,3^ 9,8^ 25,9^22 Aterro Controlado 37,0^ 28,3^ 14,6^ 46,5^ 24,3^ 32, Aterro sanitário 36,2^ 13,3^ 36,2^ 37,1^ 40,5^ 38, Compostagem 2,9 0,0 0,2 3,8 1,7 4, Triagem 1,0 0,0 0,2 0,9 4,2 0, Incineração 0,5^ 0,1^ 0,1^ 0,7^ 0,2^ 0, Locais não fixos 0,5^ 0,9^ 0,3^ 0,6^ 0,6^ 0, Outra 0,7 0,2 0,1 0,7 2,6 0,
A composição gravimétrica dos resíduos pode variar de acordo com dados socioeconômicos de cada região. IBAM (2001) estimou a composição gravimétrica. A tabela 1 apresenta a composição gravimétrica média dos resíduos no Brasil:
Tabela 1: Composição gravimétrica do lixo no Brasil Material Fração (%) Orgânico 65 Papéis 25 Plásticos 3 Vidros 3 Metais 4 Fonte: IBAM (2001).
2.2 DISPOSIÇÃO EM ATERROS E OS IMPACTOS RELACIONADOS À
DISPOSIÇÃO INADEQUADA
Em comparação às técnicas de tratamento e disposição final de resíduos sólidos urbanos, os aterros sanitários e os controlados estão entre as técnicas que apresentam melhor relação de custo. (OLIVEIRA e JUCÁ, 2004). Segundo Pessin et al (2002), o aterramento de resíduos constituem a técnica mais antiga para disposição. Pessin et al (2002, p. 13), explica que nos aterros sanitários existem ações controladas no projeto e operação com o fim de “minimizar ao máximo os impactos ambientais decorrentes da fase de implantação, operação e encerramento”. O aterro sanitário, de acordo com Pessin et al (2002, p.13), “deve constituir-se entre outros aspectos de sistema de drenagem superficial, sistema de drenagem e tratamento de lixiviado, impermeabilização superior e inferior e sistemas de drenagem e tratamento de gases”. No Brasil, esses critérios de implantação, operação e monitoramento inexistem, o que dificulta ações no controle da poluição. Segundo Young, Mohamed e Warkentin (1992), há seis focos de problemas que devem ser observados no gerenciamento da disposição em aterros: (a) Produção de resíduos e geração de lixiviados; (b) Controle, desenhos e localização da geologia sub-superficial quantos aos mananciais; (c) Transporte físico, químico e biológico do contaminante; (d) Previsão do transporte do contaminante; (e) Monitoramento e medições; (f) Avaliação das operações e medidas de monitoramento para satisfazer legislação e outros padrões de segurança.
2.3 BARREIRAS REATIVAS E IMPERMEÁVEIS DE SOLOS
Na recuperação de lixões para aterros sanitários, ou mesmo na construção de aterros sanitários são requeridos sistemas de impermeabilização ( liners ) devido à elevada carga de poluentes que podem estar presentes nas demais formas de contaminações oriundas da decomposição dos resíduos. Esses sistemas têm papel importante na impermeabilização e retenção do fluxo dos poluentes e são constituídos de mantas de geossintéticos impermeáveis associadas à camadas de solo compactado (OLIVEIRA e JUCÁ, 2004). Os sistemas de barreiras impermeáveis com solos são executados a fim de proporcionar a estanqueidade, durabilidade, resistência mecânica, resistência a intempéries e compatibilidade com os resíduos a serem enterrados. Estes sistemas apresentam processos físicos, biofísicos, bioquímicos e geoquímicos que atuam como mecanismos capazes de retardar os contaminantes que os permeiam (PRIM; OLIVEIRA; JUNIOR, 2003). Além disso, estas barreiras devem apresentar quantidades suficientes de argilominerais propiciando baixas permeabilidades e reduzindo a migração de contaminantes (OLIVEIRA, 2002). Os sistemas de impermeabilização com solos argilosos apresentam vantagens em relação ao uso de geossintéticos, pois, de acordo com Oliveira e Jucá (2004, p.212), são “uma alternativa barata eficiente para impermeabilização superior lateral e de fundo”. A umidade do solo, o método de compactação e a energia de compactação têm influência sobre a condutividade hidráulica do solo compactado. Estudos de laboratório têm mostrado que quando o solo é compactado na umidade ótima e com altas energias de compactação obtem-se baixa condutividade hidráulica. Para obter condutividade hidráulica inferior que 10-9^ m.s-1^ os materiais da composição de barreiras devem conter porcentagem de finos ≥ 20 % a 30 ¨%, índice de plasticidade ≥ 7 % a 10 %, porcentagem de pedregulho ≤ 30 % e máximo tamanhos das partículas de 25 – 50 mm (DANIEL, 1993) Técnicas alternativas são usadas para auxiliar as barreiras impermeáveis na remediação in-situ de contaminantes presentes em perfis de solo e águas subterrâneas. Sua utilização depende das condições hidrogeológicas do local e da natureza físico-química do contaminante. Diversos materiais reativos vêm sendo estudados nos últimos anos a fim de propiciar pontos potenciais de remediação/degradação para diferentes tipos de compostos inorgânicos, dentre eles metais tóxicos, e orgânicos, derivados de solventes de origem industrial e derivados de petróleo (NOBRE et al, 2007 apud NOBRE et al.2003, NOBRE et al. 2006, GAVASKAR et al. 1998).
Vazamentos de gasolina contaminando solo e lençol freático foram estudados por Nobre e Ferreira (2007), utilizando argila compactada como barreira de contenção.Os autores concluíram que a argila tem uma significante aplicação na remoção de hidrocarbonetos principalmente gasolina e seus derivados e na contenção do íon cloreto de cálcio (CaCl 2 ). Estudos realizados por Musso e Pejon (2007) avaliaram o transporte dos íons K+^ e Cl- em barreiras de argilas compactadas. Os autores concluíram que a camada pode ser usada como liner em termos de conteúdo e tipo de argila, parâmetros de compactação, condutividade hidráulica, CTC e capacidade de adsorção.em aterros sanitários. Oliveira (2002) estudou o uso de borra oleosa processada em sistemas de impermeabilização de aterros. O mesmo realizou ensaios de coluna para avaliar a eficiência da borra processada como material de impermeabilização em aterros. O autor inferiu que o chumbo (Pb) apresentou baixa mobilidade na borra oleosa ficando retido através de mecanismos de sorção incluindo adsorção e precipitação. Outro fator relevante foi o alto teor de matéria orgânica (MO) nesse material o que contribuiu para a retenção do chumbo (Pb), melhorando a retenção de umidade da borra e minimizando problemas de ressecamento e fissuramento. O critério da condutividade hidráulica sugeriu que a borra possa vir a ser utilizada para impermeabilização base de aterros, pois a mesma apresentou baixa condutividade hidráulica. Azevedo et al (2005) estudaram a determinação de parâmetros de transporte de metais tóxicos em um latossolo (horizonte B) compactado.Os autores compararam os valores de coeficientes de dispersão hidrodinâmica e fator de retardamento do zinco, manganês e cádmio em ensaios de lixiviação em coluna. Lemos (2006) estudou comportamento hidráulico e mecânico de misturas compostas, por solo de arenito botucatu e bentonita sódica e cimento. O comportamento hidráulico foi realizado com a adição de água, soda cáustica (NaOH) e ácido sulfúrico (H 2 SO 4 ) na concentração de 5 %. O autor fez comparações entre os valores do coeficiente de condutividade hidráulica e comportamento do liner frente aos contaminantes. A inferência do autor neste estudo foi que quando a barreira solo-cimento-bentonita foi submetida a percolação ácida se mostrou adequada no tempo de 20 semanas, em que a condutividade hidráulica só diminui. Já para a percolação de contaminantes básicos (NaOH) a barreira se mostrou eficiente por um período de apenas 4 dias, demonstrando, que a mistura é inadequada como barreira pata contaminantes básicos. O efluente resultante da percolação de água destilada, ácido sulfúrico e soda cáustica com a mistura de 12 % de bentonita sódica e 25 % de cimento alcançou em todas as situações valores de pH maiores que 11.
2.4 TRANSPORTE DE CONTAMINANTES EM MEIOS POROSOS
O comportamento de contaminantes no solo é regido por fenômenos de transporte através de meios porosos que estão associados a processos físicos e bio-físico-químicos.Os processos físicos, em geral, envolvem os fenômenos de advecção e dispersão hidrodinâmica. Os processos bio-físico-químicos estão relacionados às interações físicas, químicas e biológicas que podem ocorrer entre o solo e o poluente, ocasionando um retardamento, aceleração ou degradação. O estudo do transporte envolve o entendimento desses mecanismos. (DE CAMPOS, 2001 apud MONCADA, 2004) No transporte de contaminantes em meios porosos, o contaminante é considerado a massa de uma substância tóxica dissolvida, movimentando-se com a solução do solo presente nos vazios do meio poroso sendo o mesmo saturado ou não (NOBRE, 1987 apud COELHO et al, 2003). Segundo Moncada (2004), o transporte de massa possui três mecanismos principais. O primeiro deles é em relação ao meio poroso quanto às suas características: teor de matéria orgânica, mineralogia, capacidade de troca iônica, distribuição granulométrica etc. O segundo relaciona-se com as características básicas do contaminante envolvendo o pH, potencial iônico, DBO 5 , DQO, polaridade, toxidez, solubilidade etc. Em seguida, o mecanismo constitui as variáveis ambientais como as condições climáticas, hidrogeológicas, microorganismos nativos, fator tempo, entre outros. A figura 2 traz um esquema sobre os diversos mecanismos de transporte de contaminantes.
AdvecçãoDispersão hidrodinâmica Dispersão mecânicaDifusão molecular
Retardamento ou Aceleração Sorção/Dessorção Precipitação/dissoluçãoTroca iônica, Óxido-redução Co-solvência Complexação, Ionização Sorção biológicaFiltração
Migração de contaminantes pelo solo
Processos Físicos Processos Bio-físico-químicos
Degradação ou decaimento Óxido-redução HidróliseMetabolização Volatilização
Fonte: De Campos, 2001 apud Moncada, 2004. (Adaptado)
Figura 2: Mecanismo de transporte de contaminantes
2.4.1 Processos físicos
2.4.1.1 Advecção
O processo de advecção, segundo Shackelford (1993), é o processo pelo qual solutos presentes no poluente com o fluxo do fluido ou solvente em a gradientes de pressão agindo no fluido em que está dissolvido.O soluto é considerado não-reativo, ou seja, sujeito a reações químicas ou biológicas e não dispersivo. Segundo Delgado et al (2002), levando-se em consideração única este processo, a velocidade de transporte será equivalente à velocidade média de percolação da solução através dos vazios, em um meio poroso como o solo. Quando injetada uma determinada quantidade de contaminante em um meio, este é transportado em forma de pulso, mantendo a sua concentração inicial constante ao longo do tempo. A equação que rege o transporte advectivo está descrita em (1) segundo Shackelford (1993). “JA” representa a taxa mássica advectiva de acúmulo do poluente por unidade de área, “Vs” é a velocidade de percolação, “n” a porosidade do meio, “C” a concentração de soluto
de soluto “t” o tempo. “M”, “L” e “T”, representam massa, comprimento e tempo se referindo à análise dimensional da taxa de acúmulo do poluente.
J D =( L 2^ M × T )= Dh × n ×^ ∂ ∂^ C x ⇒ Dh = De + α× vs ( 2 )
J = JA − JD = n × vs × C − Dh × n ×^ ∂∂^ C x ( 3 )
2 x v^ C x
D^ C
t
C (^) h s ∂
=^ ∂
2.4.2 Processos Bio-Físico-Químicos
Os processos bio-físico-químicos consistem, segundo Azambuja et al (2000), na redução dos contaminantes através de reações químicas ou físico-químicas. A atenuação química é mais intensa com alta presença de oxigênio, estando associada, também, à ação biológica. Já a atenuação físico-química é responsável pela formação de fases adsorvidas, quando os contaminantes se aderem aos grãos do solo. Nesses processos, o que pode ocorrer, basicamente, é o retardo, aceleração ou a degradação. Os principais processos, segundo Delgado (2002), constituem reações que podem alterar a concentração de contaminantes como as reações de sorção-dessorção, reações ácido- base, reações de dissolução-precipitação, reações óxido-redução, formações de complexos e reações biológicas. Os processos como os sorção-dessorção, e dissolução-precipitação, provocam a transferência real de contaminante da fase líquida para a sólida no solo. Os outros processos atuam afetando a disponibilidade dos contaminantes para o processo de transferência e ou alterando a forma do contaminante, bem como seus efeitos tóxicos.
2.4.2.1 Sorção/Dessorção
O termo Sorção engloba a adsorção e a absorção, segundo Young, Mohamed e Warkentin (1992). A adsorção pode ser de natureza física ou química e constitui o processo pelo qual o contaminante adere às superfícies dos sólidos devido às forças de atração existentes. Essas forças ocorrem devido a desequilíbrios nas cargas de superfície que resultam de imperfeições, substituições iônicas na estrutura cristalina dos minerais ou quebra de ligações nas estruturas moleculares (FREEZE; CHERRY, 1979 apud MONCADA, 2004). A adsorção é o fator de maior relevância para moléculas polares e íons. Ela pode ocorrer na forma trocável e na forma não trocável. A adsorção de íons pode ocorrer na fase mineral e na fase orgânica do solo. A forma trocável de adsorção (não específica) constitui a capacidade de troca iônica (catiônica – CTC, aniônica - CTA), que possui uma baixa energia de interação havendo a interposição de pelo menos uma molécula de água entre o grupo funcional da superfície mineral ou orgânica e o íon presente na solução do solo. Esse processo de interação formada é dito complexo de esfera-externa (MEURER; RHEINHEIMER; BISSANI; 2006). Segundo o autor:
“Os cátions (Na+, K+, NH 4 +, Ca2+,Mg2+, Al3+) e ânions (NO3-, Cl-, SO 4 2-, Br-) que mantém sua água de hidratação ao serem adsorvidos pelas cargas negativas e positivas das partículas minerais e orgânicas do solo são exemplos típicos de íons que formam complexos de esfera-externa.” (MEURER; RHEINHEIMER; BISSANI; p. 123, 2006)
O processo de troca iônica com adsorção não específica pode ser influenciado pelo pH. Neste caso, a capacidade de troca catiônica cresce com o aumento do pH do fluido nos poros do solo. Tal fato decorre do aumento do nível de dissociação de hidroxila (OH-) nas extremidades e nas superfícies das partículas de minerais ou matéria orgânica, resultando em aumento da carga líquida negativa das mesmas (MEURER; RHEINHEIMER; BISSANI; 2006).
