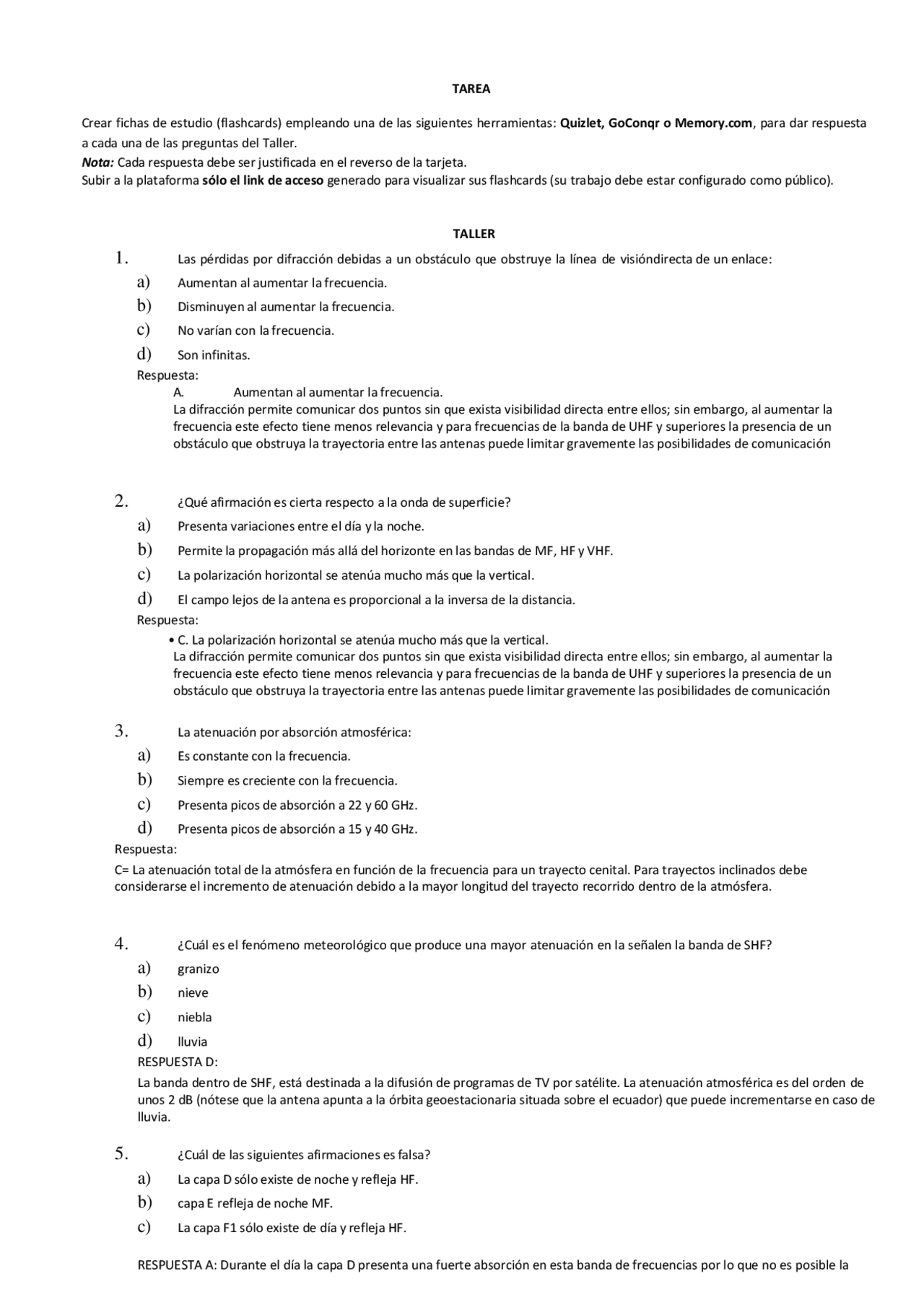

TAREA
Crear fichas de estudio (flashcards) empleando una de las siguientes herramientas: Quizlet, GoConqr o Memory.com , para dar respuesta
a cada una de las preguntas del Taller.
Nota: Cada respuesta debe ser justificada en el reverso de la tarjeta. Subir a la plataforma sólo el link de acceso generado para visualizar sus flashcards (su trabajo debe estar configurado como público).
TALLER
1. Las pérdidas por difracción debidas a un obstáculo que obstruye la línea de visióndirecta de un enlace:
a) Aumentan al aumentar la frecuencia.
b) Disminuyen al aumentar la frecuencia.
c) No varían con la frecuencia.
d) Son infinitas.
Respuesta: A. Aumentan al aumentar la frecuencia. La difracción permite comunicar dos puntos sin que exista visibilidad directa entre ellos; sin embargo, al aumentar la frecuencia este efecto tiene menos relevancia y para frecuencias de la banda de UHF y superiores la presencia de un obstáculo que obstruya la trayectoria entre las antenas puede limitar gravemente las posibilidades de comunicación
2. ¿Qué afirmación es cierta respecto a la onda de superficie?
a) Presenta variaciones entre el día y la noche.
b) Permite la propagación más allá del horizonte en las bandas de MF, HF y VHF.
c) La polarización horizontal se atenúa mucho más que la vertical.
d) El campo lejos de la antena es proporcional a la inversa de la distancia.
Respuesta:
- C. La polarización horizontal se atenúa mucho más que la vertical. La difracción permite comunicar dos puntos sin que exista visibilidad directa entre ellos; sin embargo, al aumentar la frecuencia este efecto tiene menos relevancia y para frecuencias de la banda de UHF y superiores la presencia de un obstáculo que obstruya la trayectoria entre las antenas puede limitar gravemente las posibilidades de comunicación
3. La atenuación por absorción atmosférica:
a) Es constante con la frecuencia.
b) Siempre es creciente con la frecuencia.
c) Presenta picos de absorción a 22 y 60 GHz.
d) Presenta picos de absorción a 15 y 40 GHz.
Respuesta: C= La atenuación total de la atmósfera en función de la frecuencia para un trayecto cenital. Para trayectos inclinados debe considerarse el incremento de atenuación debido a la mayor longitud del trayecto recorrido dentro de la atmósfera.
4. ¿Cuál es el fenómeno meteorológico que produce una mayor atenuación en la señalen la banda de SHF?
a) granizo
b) nieve
c) niebla
d) lluvia
RESPUESTA D:
La banda dentro de SHF, está destinada a la difusión de programas de TV por satélite. La atenuación atmosférica es del orden de unos 2 dB (nótese que la antena apunta a la órbita geoestacionaria situada sobre el ecuador) que puede incrementarse en caso de lluvia.
5. ¿Cuál de las siguientes afirmaciones es falsa?
a) La capa D sólo existe de noche y refleja HF.
b) capa E refleja de noche MF.
c) La capa F1 sólo existe de día y refleja HF.
RESPUESTA A: Durante el día la capa D presenta una fuerte absorción en esta banda de frecuencias por lo que no es posible la
reflexión ionosférica. Por la noche, cuando la capa D desaparece, se produce propagación por reflexión ionosférica en la capa E con alcances del orden de los 1.000 km.La capa F2 refleja de noche HF.
6. El ángulo de incidencia mínimo de una señal de HF en la ionosfera, para que serefleje:
a) Disminuye si la frecuencia de la señal aumenta.
b) Aumenta si la frecuencia de la señal aumenta.
c) Es independiente de la frecuencia.
d) Las señales de HF siempre se reflejan en la ionosfera.
RESPUESTA B: El efecto de la ionosfera es distinto para las diferentes bandas de frecuencias. A frecuencias bajas y muy bajas (bandas de LF y VLF) la ionosfera supone un cambio brusco en términos de λ del índice de refracción atmosférico. Esta variación abrupta produce una reflexión de la onda incidente en la parte baja de la ionosfera.
7. Para una determinada concentración de iones en la ionosfera y a una altura dada, ladistancia mínima de cobertura por
reflexión ionosférica (zona de silencio)
a) Aumenta con la frecuencia.
b) Disminuye con la frecuencia.
c) No depende de la frecuencia.
d) Depende de la potencia radiada.
RESPUESTA A: El efecto de la ionosfera es distinto para las diferentes bandas de frecuencias. A frecuencias bajas y muy bajas (bandas de LF y VLF) la ionosfera supone un cambio brusco en términos de λ del índice de refracción atmosférico. Esta variación abrupta produce una reflexión de la onda incidente en la parte baja de la ionosfera. A frecuencias más elevadas (MF y superiores) la onda penetra en la ionosfera. La ionosfera es un medio cuyo índice de refracción varía con la altura. La densidad de ionización aumenta con la altura hasta alcanzar el máximo entre los 300 y 500 km. A medida que la densidad de ionización aumenta, el índice de refracción disminuye, produciéndose la refracción de la onda.
8. Una emisora de radiodifusión que emite a una frecuencia de 1 MHz es captada porla noche hasta distancias de 1.
km. ¿Cuál es el fenómeno de propagación?
a) Onda de superficie.
b) Reflexión ionosférica en capa E.
c) Reflexión ionosférica en capa F.
d) Difusión troposférica.
RESPUESTA B: La capa E es la zona intermedia comprendida entre los 90 y 130 km de altura. Su comportamiento está muy ligado a los ciclos solares. A pesar de presentar grandes variaciones de ionización conserva un nivel apreciable durante la noche. Por la noche, cuando la capa D desaparece, se produce propagación por reflexión ionosférica en la capa E con alcances del orden de los 1.000 km. La propagación ionosférica presenta desvanecimientos rápidos por modificaciones locales de las condiciones ionosférica. Por otra parte, estos alcances nocturnos extraordinarios están sujetos a interferencias por estaciones próximas al receptor que comparten la misma frecuencia. En estas bandas los parásitos atmosféricos son una fuente importante de ruido.
9. Cuando una onda de frecuencia inferior a 3 MHz se emite hacia la ionosfera, ¿quéfenómeno no se produce nunca?
a) Rotación de la polarización.
b) Atenuación.
c) Absorción.
d) Transmisión hacia el espacio exterior.
RESPUESTA A: A frecuencias bajas y muy bajas (bandas de LF y VLF) la ionosfera supone un cambio brusco en términos de λ del índice de refracción atmosférico. Esta variación abrupta produce una reflexión de la onda incidente en la parte baja de la ionosfera.
10. Los radioaficionados utilizan en sus comunicaciones satélites en la banda de VHF.
¿Qué polarización utilizaría para optimizar la señal recibida?
a) Lineal vertical.
b) Lineal horizontal.
c) Circular.
d) Indistintamente cualquiera de las anteriores.
RESPUESTA C: En las bandas de VHF y UHF puede tener valores considerables que son impredecibles. Es por este motivo que en estas bandas es necesario el empleo de polarización circular en las comunicaciones tierra - satélite, ya que el empleo de polarización lineal tendría asociadas pérdidas por desacoplo fluctuantes, impredecibles y con valores potencialmente elevados.
11. Para una comunicación a 100 MHz entre dos puntos sin visibilidad directa, separados 100 km y situados sobre una Tierra
supuestamente esférica y conductora perfecta, laspérdidas por difracción entre los dos puntos:
RESPUESTA D: La onda de superficie es el mecanismo responsable de la propagación a grandes distancias en la banda de MF, donde se encuentra ubicado el servicio de radiodifusión en OM. Con potencias de transmisión del orden de 100 kW se obtienen coberturas de hasta unos 100 km con señal de gran calidad (S/N ~ 30 dB) sin necesidad de que exista visibilidad directa entre el transmisor y el receptor.
18. ¿Cuál de las siguientes afirmaciones sobre la fuente importante de ruido en cada
banda es incorrecta?
a) Ruido atmosférico en 1-10 MHz.
b) Ruido industrial en 10-200 MHz.
c) Ruido cósmico en 100 MHz-1GHz.
d) Absorción molecular de gases atmosféricos en 1-10 GHz.
RESPUESTA D: Fuentes extraterrestres. Ruido galáctico debido a la radiación en la banda de radiofrecuencia de las estrellas que forman la galaxia. Radiación de origen solar y el ruido cósmico de fondo. > Emisión radioeléctrica de la tierra y de la atmósfera. > Ruido de origen atmosférico debido a las descargas eléctricas (rayos, tormentas, etc.) generalmente llamados parásitos atmosféricos. > Ruido de origen humano e industrial debido a motores eléctricos, líneas de alta tensión, etc.
19. Se desea establecer un enlace a 100 MHz con polarización horizontal entre dos puntosseparados 1 km. Suponiendo
la aproximación de tierra plana y conductora perfecta, ¿a qué altura colocaría las antenas sobre el suelo para obtener una interferencia constructiva entre la onda directa y la onda reflejada?
a) 27 m
b) 39 m
c) 55 m
d) 65 m
RESPUESTA A
20. Entre una antena transmisora y una receptora, separadas 10 m, se interpone un semiplano equidistante de
ambas; su borde está situado a una distancia de 10 cm de la línea de unión entre las dos antenas, obstruyendo la visibilidad. ¿Para qué frecuencia disminuirá más la señal con respecto a la que se recibiría en ausencia delplano?
a) 8 GHz
b) 4 GHz
c) 2 GHz
d) 1 GHz
RESPUESTA A
TALLER
1) La máxima frecuencia utilizable (MUF):
a) depende de la hora del día;
b) depende de la estación del año;
c) no depende de la potencia transmitida;
d) Todas las anteriores son correctas.
RESPUESTA D: Respuesta. Todas las anteriores son correctas Justificación. Ya que la frecuencia de resonancia resonancia es la frecuencia a la que se produce reflexión cuando se incide normalmente a la ionosfera.
2) El alcance de un sistema de comunicación ionosférica con un ángulo de elevaciónde 35º y una altura virtual de
355 km es:
a) 249 km.
b) 497 km.
c) 507 km.
d) 1014 km.
RESPUESTA D: enviar imagen
3) Un ionograma es la representación de:
a) la altura virtual en función de la frecuencia;
b) la densidad electrónica en función de la altura;
c) la frecuencia de plasma en función de la altura;
d) ninguna de las anteriores.
RESPUESTA A: la altura virtual en función de la frecuencia Justificación. Los ionogramas suelen contener una representación doble, es decir, una serie de líneas horizontales que representan la altura virtual en la que se produciría la reflexión en función de la frecuencia de trabajo
4) Una onda electromagnética que incide verticalmente en una capa ionosférica laatraviesa:
a) siempre;
b) si la frecuencia de la onda es mayor que la máxima frecuencia de plasma dela capa;
c) si la frecuencia de la onda es menor que la mínima frecuencia de plasma dela capa;
d) nunca.
RESPUESTA B: Si la frecuencia de la onda es mayor que la máxima frecuencia de plasma de la capa; Justificación. Si la frecuencia es superior a fp, la constante de fase es real. En este último caso la permitividad relativa es inferior a la unidad y por tanto la velocidad de fase es superior a la de la luz.
5) ¿Cuál de las características siguientes NO es una desventaja de las comunicacionesionosféricas?
a) Ancho de banda reducido.
b) Presencia de ruido e interferencias.
c) Distancias cortas.
d) Propagación multicamino.
Respuesta C: Distancias cortas. Justificación. los efectos de la propagación multi-camino, mejora la relación señal a ruido y por tanto aumenta la cobertura de la célula.
6) La capa ionosférica D:
a) refleja las frecuencias bajas;
b) está situada entre 90 y 130 km de altura;
c) permite la comunicación a frecuencias entre 30 y 100 MHz;
d) tan solo existe de noche.
RESPUESTA A: Refleja frecuencias bajas y atenúa, por absorción parcial, las frecuencias medias y altas.
7) La propagación ionosférica:
a) es el mecanismo típico de propagación a frecuencias de microondas;
b) consiste principalmente en reflexiones en la capa D de la ionosfera;
c) consigue generalmente mayores alcances de noche que de día;
d) ninguna de las anteriores.
RESPUESTA A: Divide las bandas HF en dos tipos: Llamamos bandas nocturnas a las bandas que sufren una fuerte atenuación por absorción en la capa D. Al caer la noche, la capa D desaparece y la propagación en las bandas nocturnas aumenta considerablemente.
8) Durante la noche, la ionosfera está formada por las capas:
a) E y F;
b) E, F1 y F2;
c) D, E y F;
d) D, E, F1 y F2.
RESPUESTA A: Capa E propagación nocturnas a distancias superiores a los 1600 Km. Capa F1 y F2. De noche la capa F1 se une con la F2 a una altura de 300 Km
9) ¿Cuál de las afirmaciones siguientes relativas a las capas de la ionosfera es cierta?
a) La densidad electrónica de las capas D y E varía muy rápidamente con laaltura.
b) La capa D atenúa las frecuencias bajas y refleja las frecuencias altas.
c) La capa E está situada a una altura de 500 km.
d) De día las capas F1 y F2 se fusionan en una única capa F.
RESPUESTA A: El máximo de densidad electrónica se produce a la altura en el que los dos procesos (producción y difusión) son igualmente importantes.
10) La propagación por dispersión troposférica:
a) se utiliza típicamente con frecuencias inferiores a 100 MHz;
b) permite establecer comunicaciones a distancias superiores al horizonte;
c) es un mecanismo de transmisión muy estable;
d) no requiere la utilización de técnicas de diversidad.
RESPUESTA B: Permite la comunicación por microondas más allá del horizonte
17) La relación entre los radios de la segunda y la primera zona de Fresnel en un puntodeterminado de un
radioenlace es: a) R 2 /R 1 = 4 b) R 2 /R 1 = 2 c) R2/R1= √ d) Ninguna de las anteriores RESPUESTA C: Las zonas de Fresnel son elipsoides de revolución cuyo eje mayor tiene una longitud de R+nl/2. La intersección de las zonas de Fresnel con el plano P son circunferencias cuyo radio puede calcularse para el caso que sea mucho menor que d1 y d2.
PROBLEMAS
TALLER
1) Un radioenlace transhorizonte de 2000 km que ionosférica puede utilizar labanda de frecuencias: utiliza
propagación a) 1 – 50 MHz. b) 100 – 500 MHz.
c) 500 – 1000 MHz. d) 1 – 5 GHz. RESPUESTA A: Por la dispersión ionosférica (f<50) MHz
2) En un radioenlace punto a punto a 500 MHz donde se requiere una directividadde 25 dB, se debe elegir una antena:
a) Yagi. b) Bocina. c) Ranura. d) Reflector parabólico.. RESPUESTA D: Tiene mayor conectividad en comparación al otro tipo de antenas por lo que es mas ideal.
3) El coeficiente de reflexión del terreno:
a) depende de la frecuencia y de la intensidad de campo; b) depende de la frecuencia y del ángulo de incidencia; c) tiene generalmente un módulo mayor que la unidad; d) ninguna de las anteriores.. RESPUESTA B: Los coeficientes de reflexión son función del tipo del suelo, de la polarización de la frecuencia del ángulo de incidencia.
4) El fenómeno de reflexión difusa se produce generalmente:
a) en el caso de tierra plana; b) para frecuencias elevadas; c) para frecuencias bajas; d) ninguna de las anteriores.. RESPUESTA B: El mecanismo mas amplio por lo cual la superficie produce una reflexión difusa no tiene que ver exactamente con la superficie
5) ¿Cuál de las afirmaciones siguientes relativas a la reflexión en terrenomoderadamente seco es correcta?
a) El coeficiente de reflexión vale -1 para incidencia rasante. b) La reflexión tiene una mayor intensidad para frecuencias bajas. c) Con polarización vertical, existe un determinado ángulo de incidencia para elque no hay prácticamente onda reflejada. d) Todas las anteriores son correctas.. RESPUESTA B: Para la polarizaciones, cuando el ángulo de incidencia es pequeño el coeficiente de reflexión puede aproximarse por -1, esta es mas exacta cuanto mayor es la frecuencia.
6) Considerando reflexión en tierra plana, la diferencia de caminos entre el rayodirecto y el reflejado es independiente:
a) del coeficiente de reflexión del terreno; b) de la altura del transmisor; c) de la distancia entre transmisor y receptor; d) de la frecuencia.. RESPUESTA D: También contribuyen a la ionización la incidencia de partículas cargadas (protones y electrones) de origen solar y los rayos cósmicos galácticos
7) El índice de refracción de la atmósfera:
a) siempre crece con la altura; b) siempre decrece con la altura; c) se mantiene constante con la altura; d) es aproximadamente igual a 1.. RESPUESTA D: Para un atmosfera normal que el índice de refracción disminuye con la altura, el índice de refracción del aire es muy próximo a la unidad.
8) En condiciones normales, el índice de refracción de la atmósfera:
a) vale 2/3; b) crece con la altura; c) decrece con la altura; d) se mantiene constante con la altura.. RESPUESTA C: Una atmosfera normal, que el índice de refracción disminuye con la altura
NOTA: Haga uso del material de apoyo (gráfica de pérdidas por difracción)
