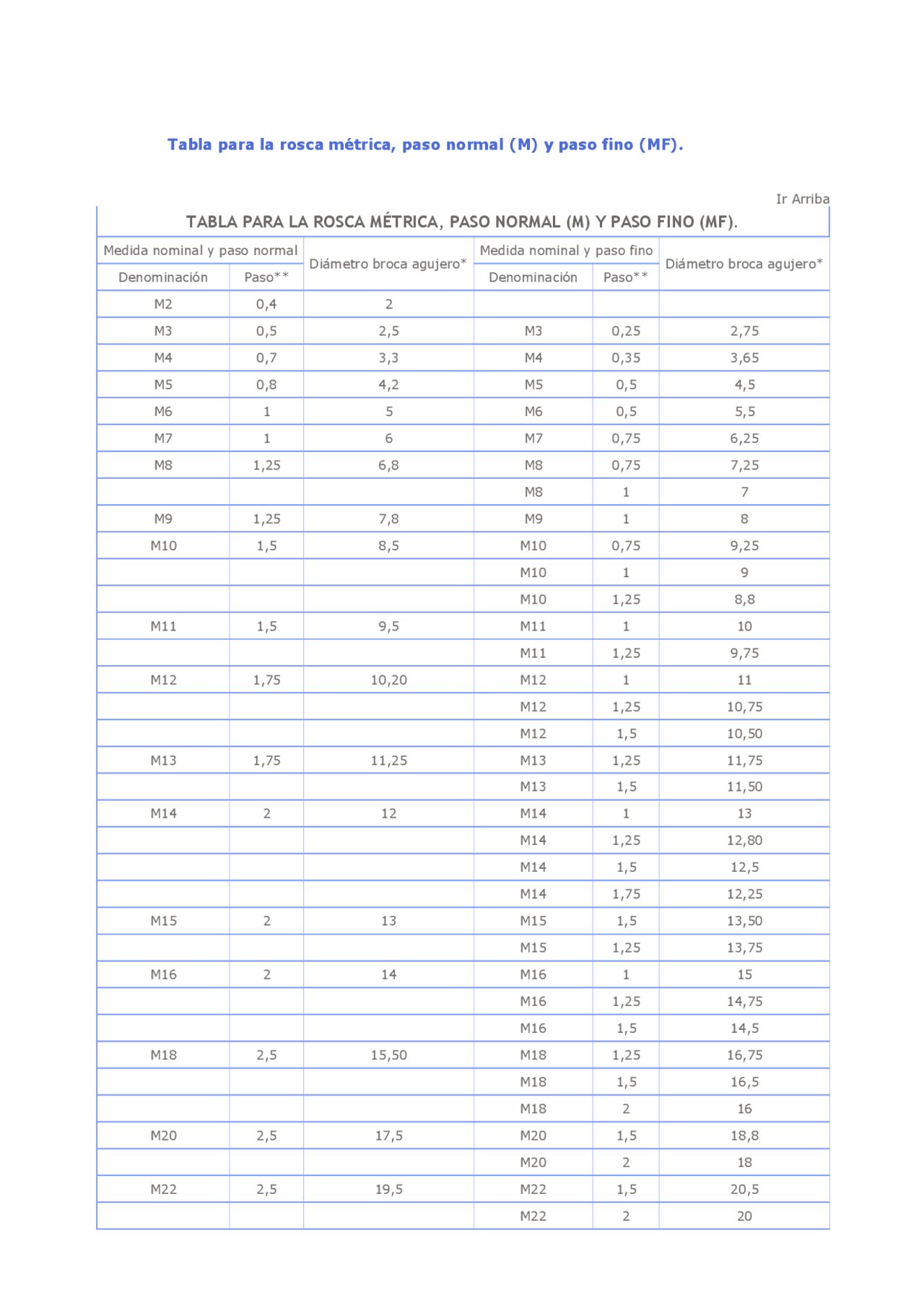

Tabla para la rosca métrica, paso normal (M) y paso fino (MF).
Ir Arriba
TABLA PARA LA ROSCA MÉTRICA, PASO NORMAL (M) Y PASO FINO (MF).
Medida nominal y paso normal
Diámetro broca agujero*
Medida nominal y paso fino
Diámetro broca agujero*
Denominación Paso** Denominación Paso**
M2 0,4 2
M3 0,5 2,5 M3 0,25 2,75
M4 0,7 3,3 M4 0,35 3,65
M5 0,8 4,2 M5 0,5 4,5
M6 1 5 M6 0,5 5,5
M7 1 6 M7 0,75 6,25
M8 1,25 6,8 M8 0,75 7,25
M8 1 7
M9 1,25 7,8 M9 1 8
M10 1,5 8,5 M10 0,75 9,25
M10 1 9
M10 1,25 8,8
M11 1,5 9,5 M11 1 10
M11 1,25 9,75
M12 1,75 10,20 M12 1 11
M12 1,25 10,75
M12 1,5 10,50
M13 1,75 11,25 M13 1,25 11,75
M13 1,5 11,50
M14 2 12 M14 1 13
M14 1,25 12,80
M14 1,5 12,5
M14 1,75 12,25
M15 2 13 M15 1,5 13,50
M15 1,25 13,75
M16 2 14 M16 1 15
M16 1,25 14,75
M16 1,5 14,5
M18 2,5 15,50 M18 1,25 16,75
M18 1,5 16,5
M18 2 16
M20 2,5 17,5 M20 1,5 18,8
M20 2 18
M22 2,5 19,5 M22 1,5 20,5
M22 2 20
