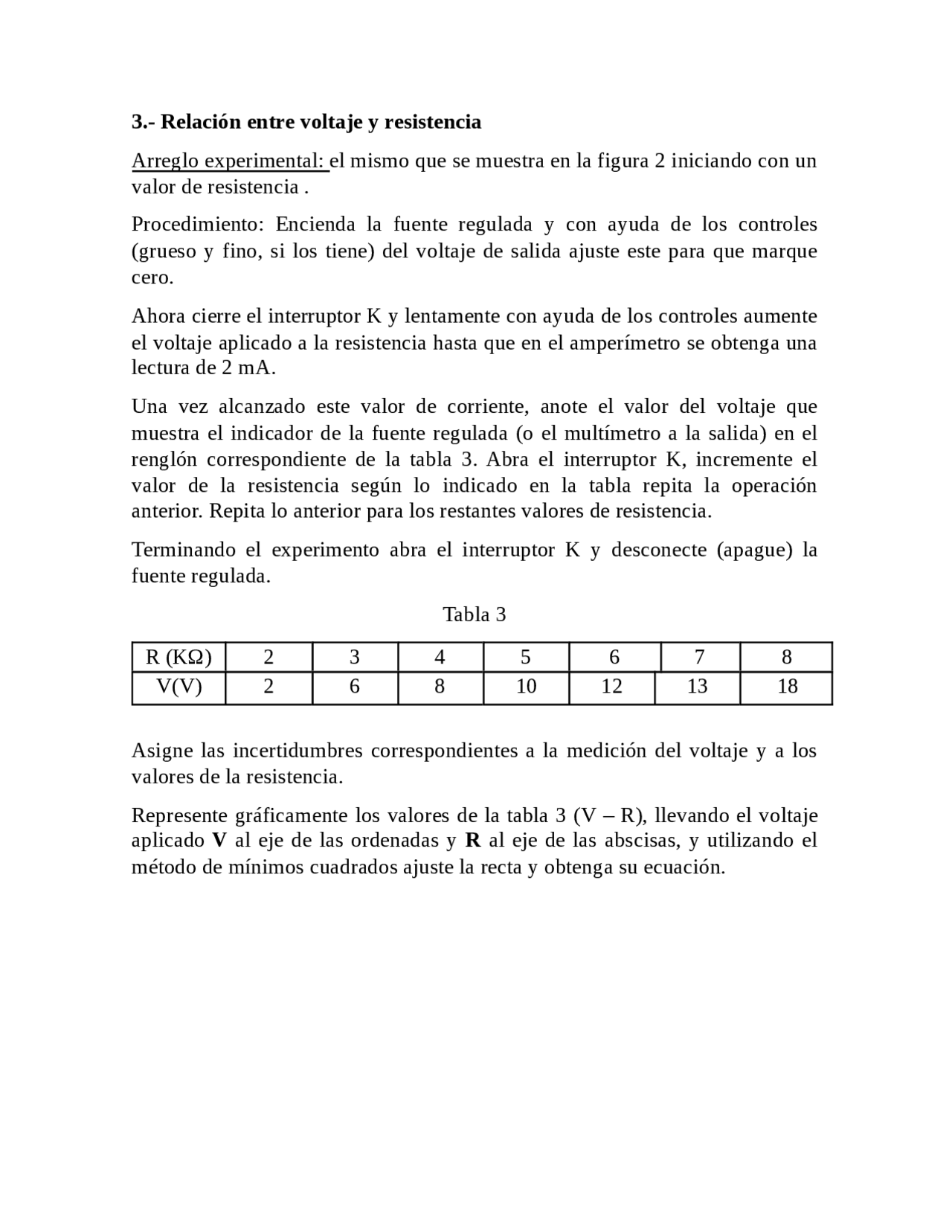

3.- Relación entre voltaje y resistencia
Arreglo experimental: el mismo que se muestra en la figura 2 iniciando con un
valor de resistencia .
Procedimiento: Encienda la fuente regulada y con ayuda de los controles
(grueso y fino, si los tiene) del voltaje de salida ajuste este para que marque
cero.
Ahora cierre el interruptor K y lentamente con ayuda de los controles aumente
el voltaje aplicado a la resistencia hasta que en el amperímetro se obtenga una
lectura de 2 mA.
Una vez alcanzado este valor de corriente, anote el valor del voltaje que
muestra el indicador de la fuente regulada (o el multímetro a la salida) en el
renglón correspondiente de la tabla 3. Abra el interruptor K, incremente el
valor de la resistencia según lo indicado en la tabla repita la operación
anterior. Repita lo anterior para los restantes valores de resistencia.
Terminando el experimento abra el interruptor K y desconecte (apague) la
fuente regulada.
Tabla 3
R (KΩ) 2 3 4 5 6 7 8
V(V) 2 6 8 10 12 13 18
Asigne las incertidumbres correspondientes a la medición del voltaje y a los
valores de la resistencia.
Represente gráficamente los valores de la tabla 3 (V – R), llevando el voltaje
aplicado V al eje de las ordenadas y R al eje de las abscisas, y utilizando el
método de mínimos cuadrados ajuste la recta y obtenga su ecuación.
