TECNOLÓGICO NACIONAL DE MÉXICO
INSTITUTO TECNOLÓGICO DE ENSENADA
Electrónica Analógica
Práctica 3. Rectificadores
NOMBRE: ____________________________________________________________________________
1. Introducción.
En la introducción va a escribir el tema de la práctica (por ejemplo, qué es un diodo rectificador, para
qué sirve).
2. Circuitos.
2.1 Rectificador de Media Onda
Arme cada uno de los siguientes circuitos y observe en el osciloscopio las curvas de salida
correspondientes. Utilice como entrada una señal senoidal de 12 V. Explique el funcionamiento
de cada uno de ellos.

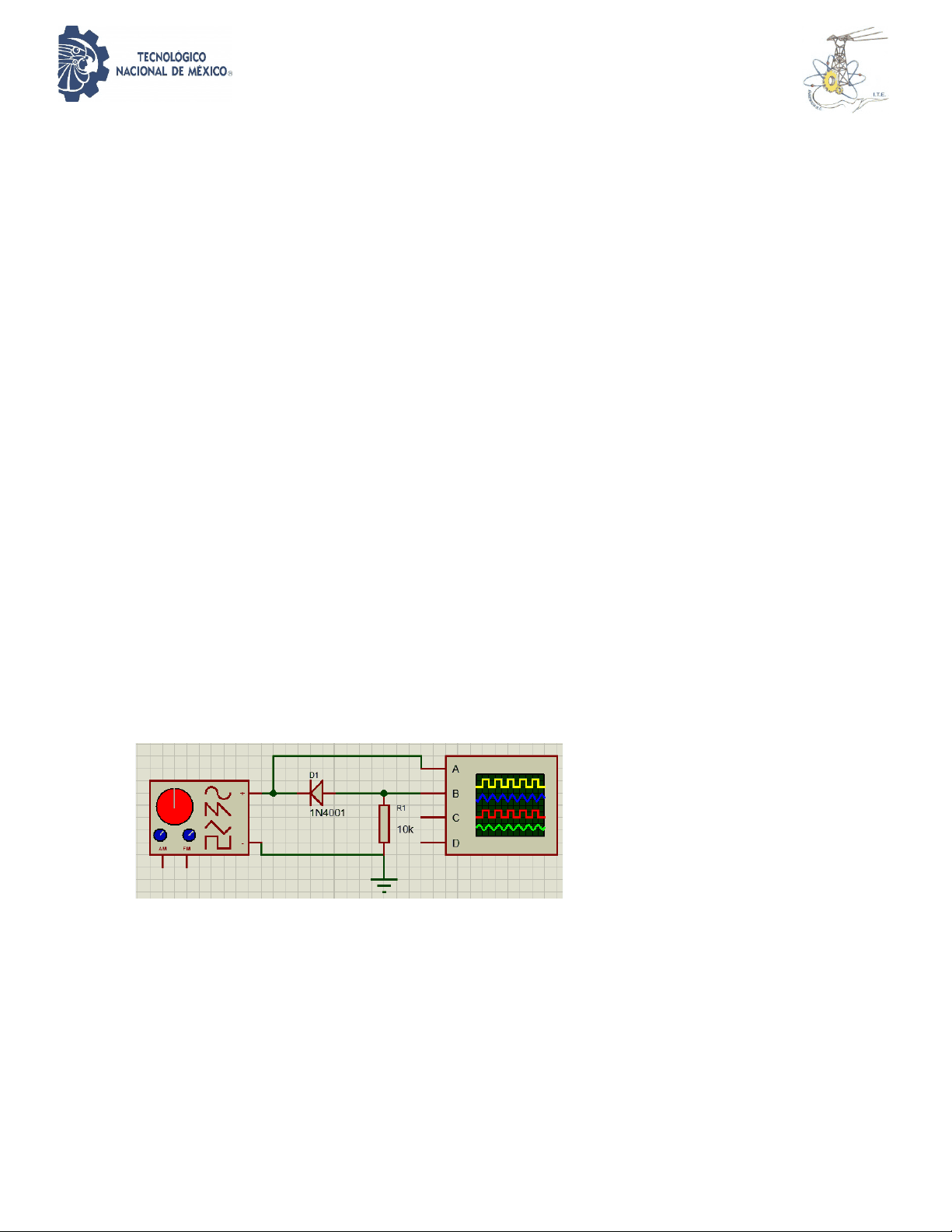

a)
b)
Note que la entrada A del osciloscopio mide la entrada de la señal senoidal y la entrada B mide el voltaje
en la resistencia de carga.
