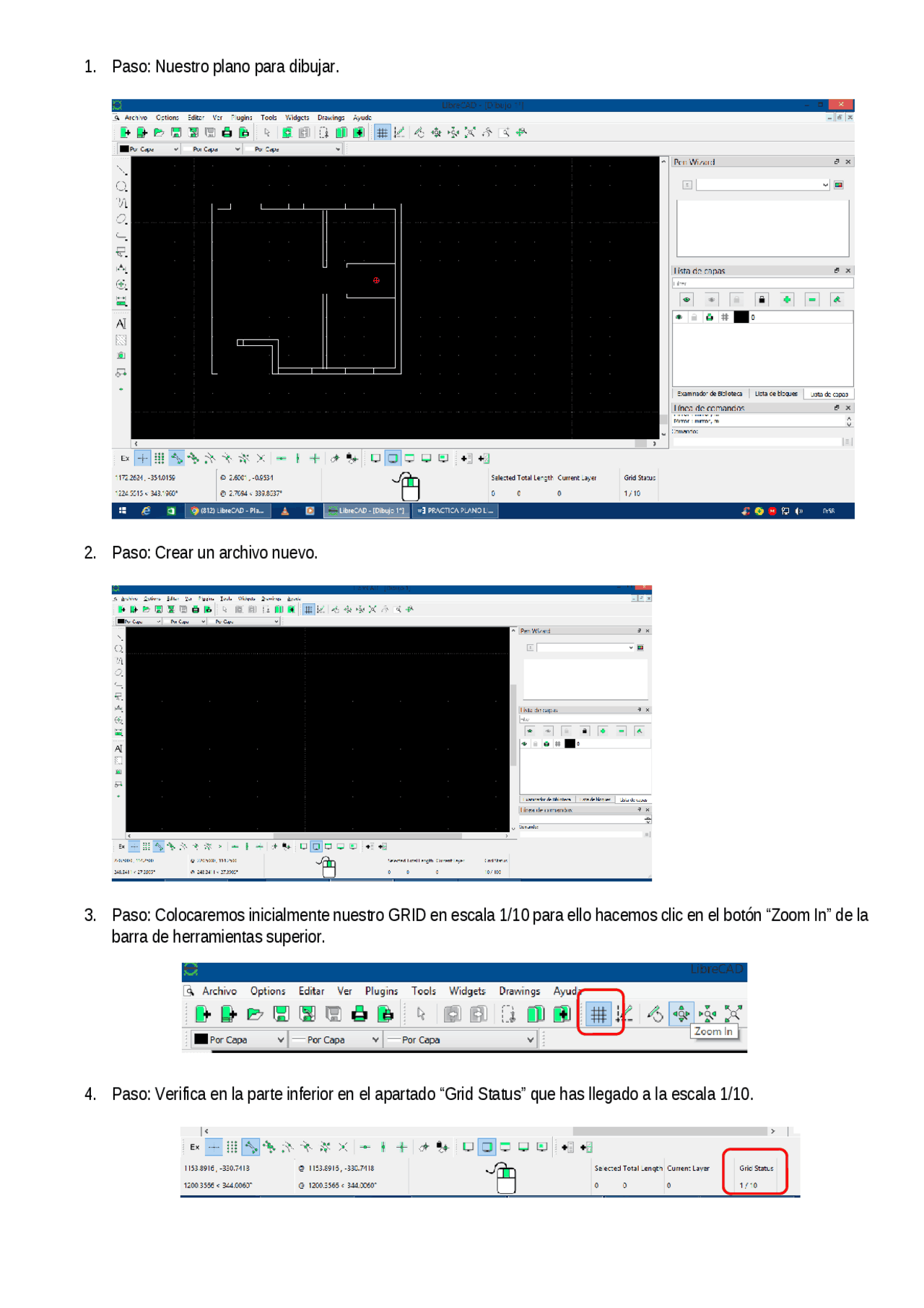

  1. Paso: Nuestro plano para dibujar.
  2. Paso: Crear un archivo nuevo.
  3. Paso: Colocaremos inicialmente nuestro GRID en escala 1/10 para ello hacemos clic en el botón “Zoom In” de la barra de herramientas superior.
  4. Paso: Verifica en la parte inferior en el apartado “Grid Status” que has llegado a la escala 1/10.
  1. Paso: Inicia con una línea vertical de longitud 9
  2. Paso: Selecciona la línea creada. Se verá punteada
  3. Paso: Una vez seleccionada la línea, presiona el botón “Modify” de la barra de herramientas lateral y luego en “offset”.
  1. Paso: Repita el paso anterior y dibuja los siguientes segmentos: 1.6; 1.45;0.8;2.2;1.5 y 1.45. Si hiciste todo correctamente debería verse así:
  2. Paso. Ahora cambiamos la opción “Forzar al punto” de inicio a final
  1. Paso. Nos colocaremos en el extremo inferior de la línea de da la derecha y dibujaremos todas las líneas en orden inverso primeramente con la longitud 1.
  2. Paso. Repetimos este paso para las líneas de longitudes: 1.5, 1.75, 1.8 y 0.30. Luego haz clic con el botón derecho de tu ratón para deshabilitar de la opción horizontal.
  1. Paso. Luego haz clic con el botón derecho de tu ratón para deshabilitar de la opción Vertical. Haz clic nuevamente con el botón derecho del ratón y elije la opción “Horizontal”. Coloca la longitud de “1.55” y en la opción “Forzar al punto” cambiar a ·” Final” dibuja la línea desde el extremo final de la última línea dibujada.
  2. Paso. Repite el paso anterior pero esta vez dibuja una línea horizontal de 0.
  1. Paso. Seleccionado todo el plano creado hasta ahora, haciendo clic con el botón izquierdo y manteniéndolo presionado sombrea toda la figura.
  2. Paso. Se verá así:
  1. Paso. Hacemos clic izquierdo en los dos segmentos señalados y nos quedará así:
  2. Paso. Repite los pasos haciendo clic en los lugares donde se muestran las flechas.
  1. Paso. Nos quedará así. Presiona tecla “Escape”. Selecciona el pequeño segmento que señala la flecha y presiona “Suprimir” (Sup o Del)
  2. Paso. Nos quedará así:
  1. Paso. Presionamos el botón derecho del ratón elegimos del menú la opción “Vertical”, longitud “0.3” y Forzar al punto “Inicio” y dibujamos como se muestra en la figura:
  2. Paso. Elije las líneas que se muestran en la figura:
  1. Paso. Presiona “Suprimir” (Sup o Del)
  2. Paso. Seleccionamos la línea señalada y con el botón derecho seleccionamos la opción “Vertical” y la Longitud “3.95”. Seguidamente seleccionamos la línea creada y elegimos “Offset” y la distancia “0.20”. Presiona la tecla “Escape”. Luego elegimos “Lines” y “2 puntos” Debe quedarte así:
  1. Paso. Selecciona las línea creadas anteriormente (mira el dibujo) luego ve a “Modify” luego en “Mirror”
  2. Paso. Ubícate en donde se muestra la figura:
  1. Paso. Mueve el curso y se copiará la parte seleccionada.
  2. Paso. Haz clic para pegarla y saldrá esta ventana. Presiona “Aceptar”
