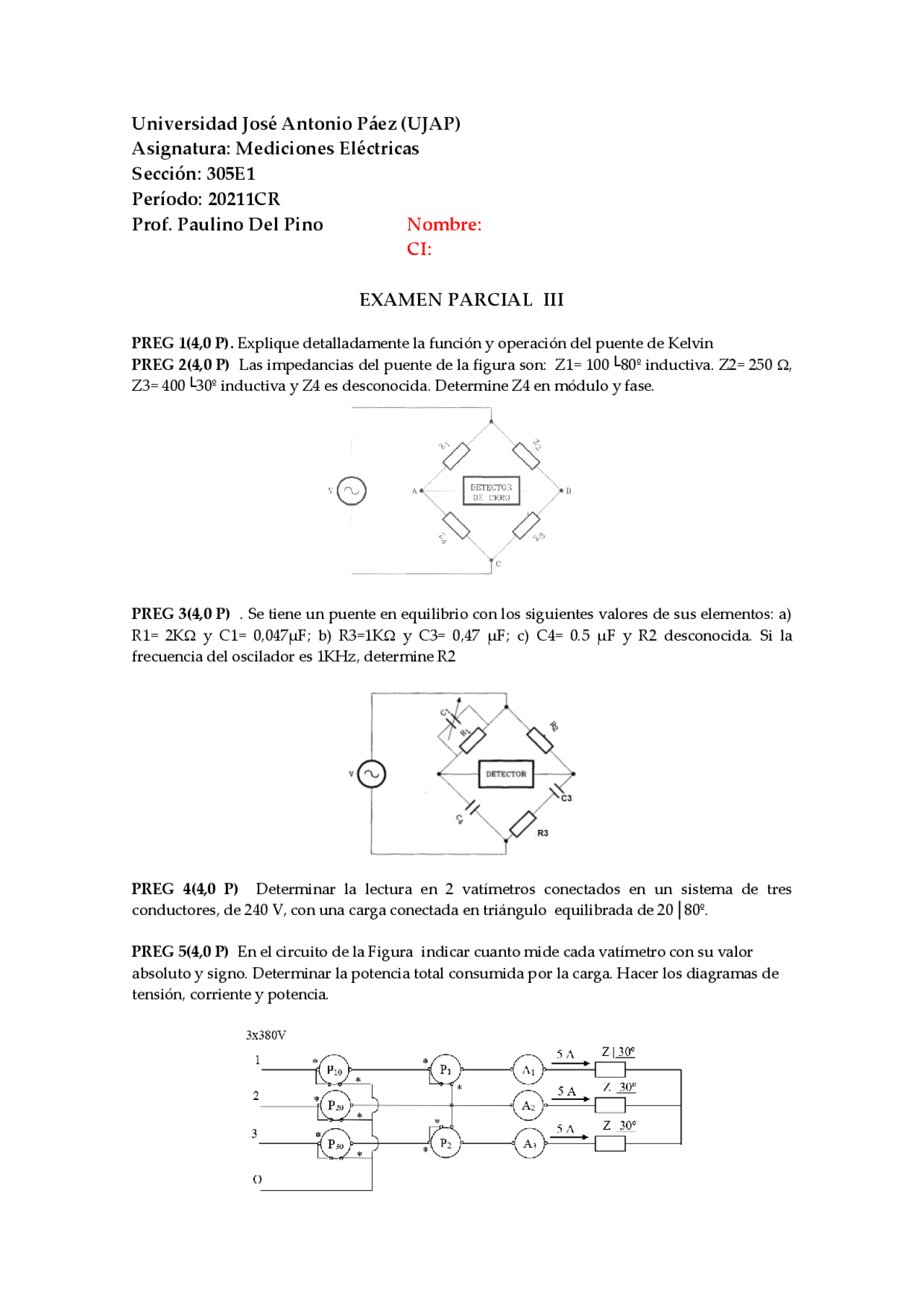

Universidad José Antonio Páez (UJAP)
Asignatura: Mediciones Eléctricas
Sección: 305E1
Período: 20211CR
Prof. Paulino Del Pino Nombre:
CI:
EXAMEN PARCIAL III
PREG 1(4,0 P). Explique detalladamente la función y operación del puente de Kelvin

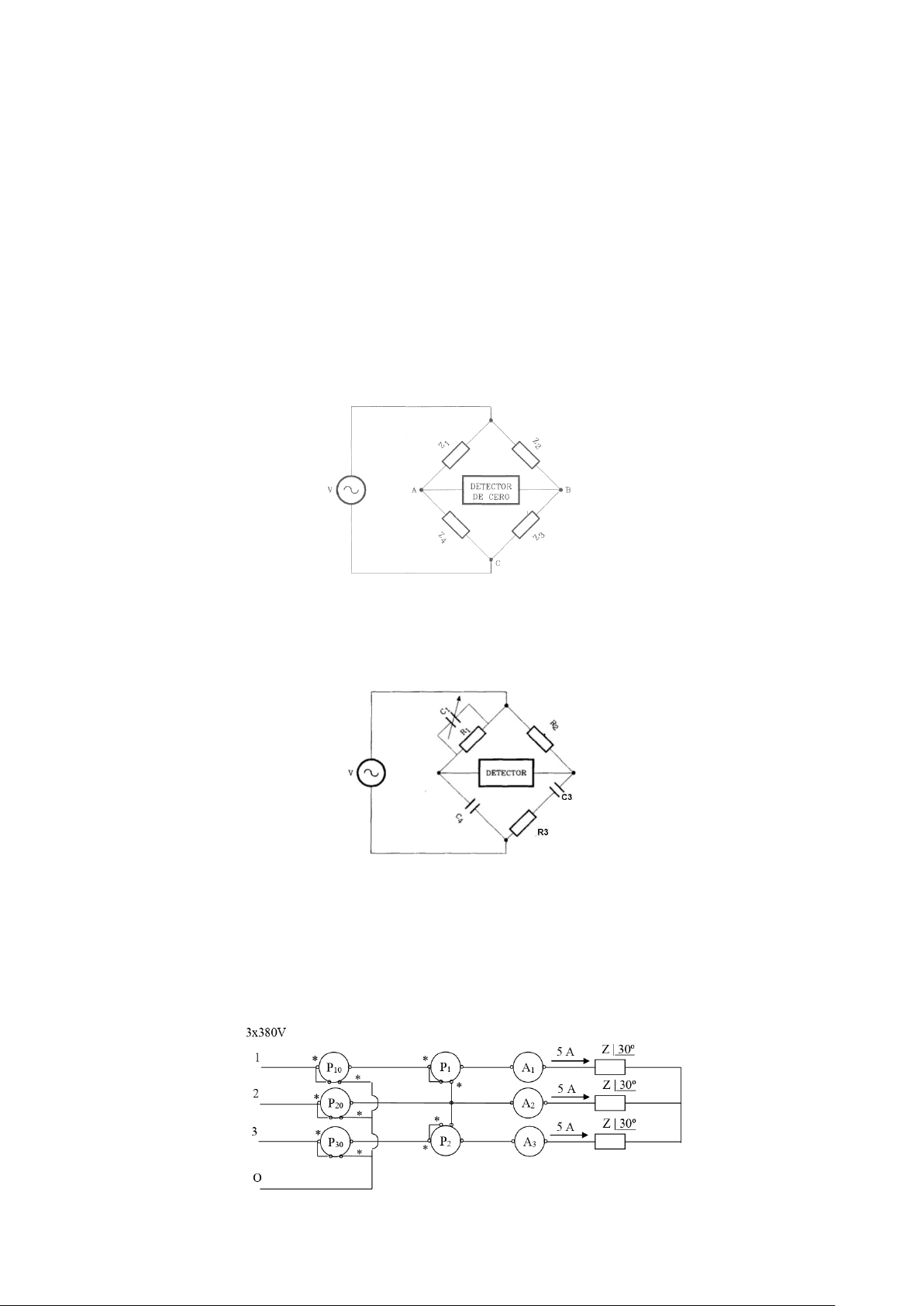

PREG 2(4,0 P) Las impedancias del puente de la figura son: Z1= 100└80º inductiva. Z2= 250 ,
Z3= 400└30º inductiva y Z4 es desconocida. Determine Z4 en módulo y fase.
PREG 3(4,0 P) . Se tiene un puente en equilibrio con los siguientes valores de sus elementos: a)
R1= 2K y C1= 0,047μF; b) R3=1K y C3= 0,47 μF; c) C4= 0.5 μF y R2 desconocida. Si la
frecuencia del oscilador es 1KHz, determine R2
PREG 4(4,0 P) Determinar la lectura en 2 vatímetros conectados en un sistema de tres
conductores, de 240 V, con una carga conectada en triángulo equilibrada de 20│80º.
PREG 5(4,0 P) En el circuito de la Figura indicar cuanto mide cada vatímetro con su valor
absoluto y signo. Determinar la potencia total consumida por la carga. Hacer los diagramas de
tensión, corriente y potencia.
