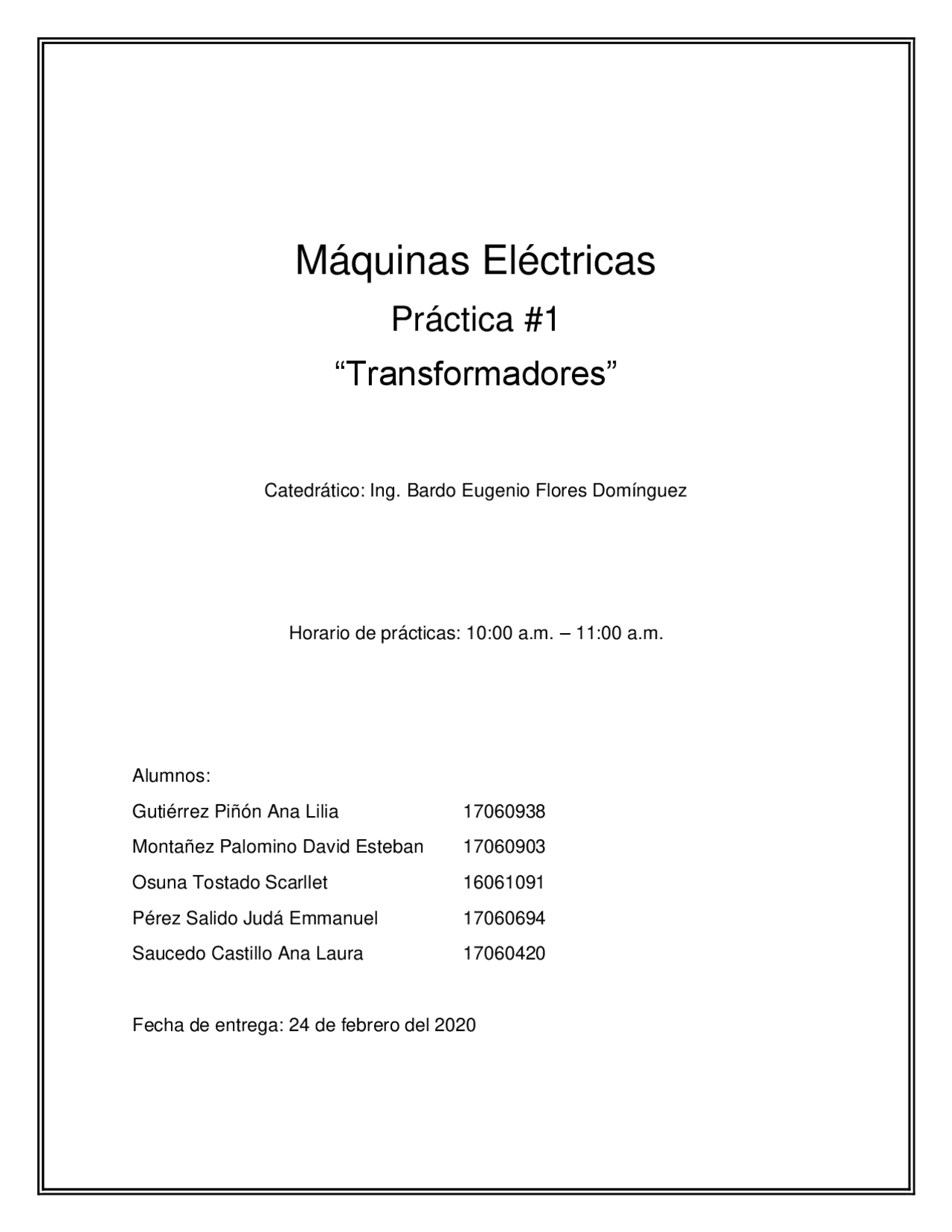

Máquinas Eléctricas
Práctica #1
“Transformadores”
Catedrático: Ing. Bardo Eugenio Flores Domínguez
Horario de prácticas: 10:00 a.m. 11:00 a.m.
Alumnos:
Gutiérrez Piñón Ana Lilia 17060938
Montañez Palomino David Esteban 17060903
Osuna Tostado Scarllet 16061091
Pérez Salido Judá Emmanuel 17060694
Saucedo Castillo Ana Laura 17060420
Fecha de entrega: 24 de febrero del 2020
pf3
pf4
pf5
pf8
pf9
pfa

Vista previa parcial del texto

¡Descarga Maquinas Eléctricas practica 2 y más Apuntes en PDF de Máquinas Eléctricas solo en Docsity!

Máquinas Eléctricas

Práctica

“Transformadores”

Catedrático: Ing. Bardo Eugenio Flores Domínguez Horario de prácticas: 10:00 a.m. – 11:00 a.m. Alumnos:

Conclusión por Ana Lilia Gutiérrez Piñón.

Conclusión de David Esteban Montañez Palomino.

Osuna Tostado Scarllet 16061091

Conclusión de Judá Emmanuel Pérez Salido.

Conclusión de Ana Laura Saucedo Castillo.

Fecha de entrega: 24 de febrero del 2020

II

Introducción

Los transformadores son un dispositivo que permite transformar la energía eléctrica de un circuito gracias a la inducción electromagnética. Este se usa para elevar la tensión a la misma frecuencia en que la corriente decrece. Además, que hay distintos tipos de transformadores. Y para esta práctica, veremos la resistencia de los siguientes transformadores: monofásico, trifásico, de tres fases, de tensión, de corriente, de tipo seco de propósito general (QL), etc. Se mostrará la comparación de estas junto con el modelo, su tipo y la corriente. Además de cuales se utilizaron con el Puente de Wheatstone.

Materiales a utilizar

Multímetro.

Es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Puente de Wheatstone. Un puente de Wheatstone es un circuito eléctrico que se utiliza para medir resistencias desconocidas mediante el equilibrio de los brazos del puente. Estos están constituidos por cuatro resistencias que forman un circuito cerrado, siendo una de ellas la resistencia bajo medida.

Transformador monofásico 208-208/120, marca Lab-Volts.

Un Transformador Monofásico es un dispositivo eléctrico diseñado para transferir corriente alterna o tensión de un circuito eléctrico a otro. Por inducción electromagnética. Puede diseñarse para subir o bajar las tensiones. Los transformadores por lo general tienen una larga vida útil si trabajan en condiciones normales.

Transformador monofásico 208-208/120, marca Lab-Volts.

Un Transformador Monofásico es un dispositivo eléctrico diseñado para transferir corriente alterna o tensión de un circuito eléctrico a otro. El objetivo de este modelo es didáctico.

Transformador de Tensión.

Reducen los valores de tensión del punto de la red en que están conectados a valores; proporcionales y manejables; a la vez que separan los instrumentos de media, contadores, relés, etc. del circuito de media tensión o baja tensión.

Transformador de Corriente.

Los transformadores de corriente se utilizan en la práctica, para medir la corriente sin interrumpir a las líneas de corriente. Por lo tanto, la medición de la corriente con la ayuda de los transformadores de corriente es muy segura. Los transformadores de corriente utilizan el campo magnético natural del conductor activo para determinar la corriente.

Transformador Trifásico tipo QL 480v-208/120v.

En un transformador tipo seco, el aceite es reemplazado por la circulación de aire. Exactamente aplica el principio de la corriente convencional de aire, donde el aire caliente sube, dejando un vacío que es ocupado por aire fresco del exterior. Se incorpora unos ventiladores para proporcionar la cantidad correcta de aire al interior, garantizando de esta forma, un adecuado proceso de enfriamiento.

Transformador monofásico 208 - 208/120, marca Lab-Volts. Este es un transformador totalmente didáctico con una relación de transformación 1:1, por lo cual, idealmente, tanto los voltajes de entrada y de salida, como las resistencias de ambos devanados, deberían de ser iguales siempre, este tipo de transformadores, con esta relación sirven de aislamiento eléctrico entre dos circuitos, ya que no hay conducción eléctrica, pero si transferencia de energía. Los datos de placa son los siguientes: Marca: Lab-Volts Numero: 8348- 00 250 VA - 208 / 208 V - 1.3 A 60 Hz – 3 Unidades

Transformador de Tensión.

Permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. Los datos de placa son los siguientes: VNK: 21 Numero: 2922689 V: 440/ p/s: 60 CL: p/s Tensión de ejercicio Kv: 0. Los resultados de las mediciones en Ohms de los embobinados son los siguientes: Ilustración 2 : Tranformador de tensión. Figura 2 : Diagrama físico de trasformador.

Transformador de medición

Este transformador es utilizado para medir voltajes muy elevados que normalmente quemarían el multímetro, como se puede observar en la imagen bajan el voltaje de 2200 o 3300 volts a 110. Ilustración 3 : Transformador de medición. Los resultados de las mediciones en Ohms de los embobinados son los siguientes: Figura 3 : Diagrama físico de trasformador.

Los resultados de las mediciones en Ohms de los embobinados son los siguientes: Figura 5 : Diagrama físico de trasformador. En este caso, debido a que algunos devanados tenían resistencias menores a 1 ohm, la medición se realizó usando el puente de Wheatstone Ilustración 6 : Medición con puente de Wheatstone.

Transformador Trifásico tipo QL 480v-208/120v.

En negocios donde se requiere cantidades muy altas de energía eléctrica se instalan transformadores de potencia que bajan los voltajes de las líneas de media tensión, cuando una se instalan transformadores de potencia para los equipos de alta eficiencia podemos encontrar un incremento considerable en la capacidad operativa del sistema, que permite reducir al mínimo las pérdidas de energía y los costes operativos, por lo que son de gran utilidad para un sinnúmero de instalaciones. Es por eso que en la industria se utilizan transformadores como el de la imagen para reducir las pérdidas operativas. Los datos de placa son los siguientes: Potencia: 300KVA Frecuencia: 60Hz Devanados: Primario: 400V (Línea a línea) Secundario: 200V (Línea a línea) 120V (Línea a neutro) Los resultados de las mediciones en Ohms de los embobinados son los siguientes: Figura 6 : Diagrama físico de trasformador. Ilustración 7 : Transformador tipo QL (seco). Ilustración 8 : Dato de placa de transformador tipo QL.
