33 consejos

que todo usuario de AutoCAD

debería conocer

33 consejos que todo usuario

de AutoCAD debería conocer

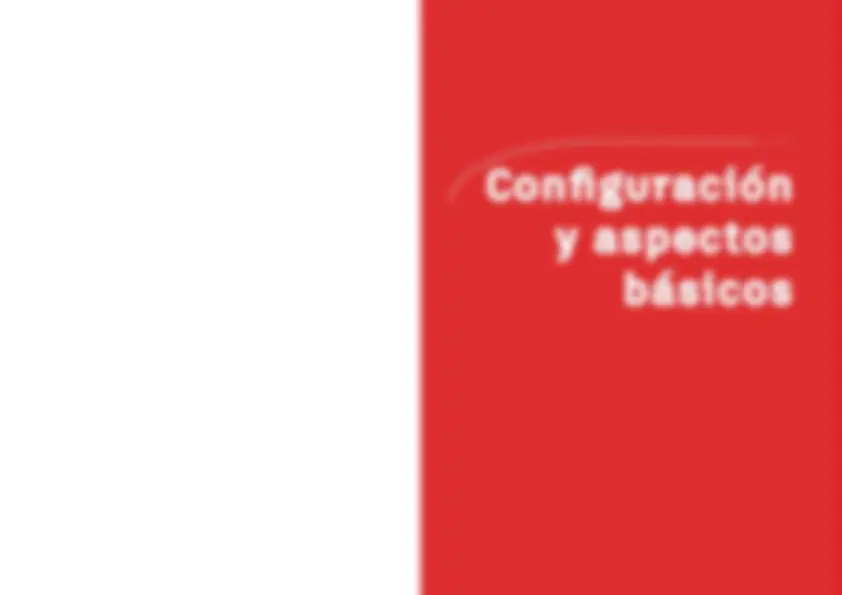

CONFIGURACIÓN Y

ASPECTOS BÁSICOS

1. Teclas de acceso rápido
2. Guardado automático
3. Barra de herramientas de acceso rápido
4. Clic con el botón derecho
5. Capas
6. Ordenar objetos
7. Zoom
8. Mostrar estilos de trazado
9. Vistas compartidas
10. Referencias a objetos
11. Aislar objetos
12. Desplazar/Copiar/Girar
13. Matrices asociativas
14. Cotas
15. Igualar propiedades
16. Bloques dinámicos
17. Grupo
18. Explode Attributes
19. DWG Compare

VISUALIZACIÓN

OBJETOS

MODIFICACIONES

20. Texto de líneas múltiples
21. Corrector ortográfico
22. Buscar y reemplazar
23. Calculadora rápida
24. Referencias externas
25. eTransmit
26. Importación de PDF
27. Administrador de conjuntos de planos
28. App Store
29. Conjuntos de herramientas especializados
30. Aplicación web de AutoCAD
31. Aplicación AutoCAD móvil
32. Cometa errores
33. Haga lo que crea correcto

ANOTACIÓN

ADMINISTRACIÓN DE DATOS

ECOSISTEMA

MENTALIDAD

Enter

Backspace

PrtScnSysRq Home End

F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F

Insert PageUp Delete (^) DownPage

ScrLK PauseBreak

Shift Shift

Esc

Tab

Ctrl Start Alt Alt Ctrl

Caps Lock AARC STRETCHS DIMSTYLED FILLETF GROUPG HATCHH JOINJ K^ LINEL

ZOOMZ EXPLODEX CIRCLEC VIEWV BLOCKB N^ MOVEM

Q

! 1

• ( ) —

~ @ # $ % ^ & `

< ,

:

.

; “ ‘

{ [

} | ] \

? /

3 4 5 6 7 8 9 0 = QSAVE WBLOCKW ERASEE REDRAWR MTEXTT Y^ U^ INSERTI^ OFFSETO PANP

Mostrar AyudaAct/Des pantallade textoAct/Des modo dereferencia a objetosAct/Des 3DRefentAct/Des isoplanoAct/Des SCP dinámicoAct/Des modo decuadrículaAct/Des modo ortoAct/Des modoForzcursorAct/Des modo polarAct/Des modo derastreo de referenciaa objetosAct/Des modo deentrada dinámico

CONFIGURACIÓN Y ASPECTOS BÁSICOS

Aproveche las teclas de acceso rápido de AutoCAD y optimice su valioso tiempo. Si es necesario, cree o modifique las teclas de acceso rápido.

1. Haga clic en la ficha Manage > Customization panel > User Interface (Administrar > panel Personalización > Interfaz de usuario) o bien escriba CUI en la línea de comando.
2. En la ficha Customize (Personalizar), panel Customizations In (Personalizaciones en ), haga clic en el signo más (+) que aparece junto al nodo Métodos abreviados de teclado para expandirlo.
3. Haga clic en el signo más (+) situado junto a las teclas de acceso rápido.
   • Para crear una tecla de acceso rápido, vaya al panel Lista de comandos y arrastre un comando al nodo Métodos abreviados del panel Customizations In (Personalizaciones en ).
   • Para modificar una tecla de acceso rápido, selecciónela en el nodo Métodos abreviados.

EXTRA: Esto no se debe confundir con los alias de comando, que son formas abreviadas de comandos utilizados en la línea de comando. Para editar o crear un alias, vaya a la ficha Express Tools de la cinta de opciones y haga clic en la herramienta Command Aliases (Alias de comando).

Teclas de acceso rápido

01

PRECAUCIONES DE SEGURIDAD EN ARCHIVOS

5 MINUTES BETWEEN SAVES

AUTOMATIC SAVE Establezca la configuración de guardado automático en 5 minutos (también pueden ser 2 o 3 minutos). Guarde los datos manualmente con frecuencia con el comando QSAVE (GUARDARR) o el método abreviado Ctrl+S.

Los archivos de guardado automático son archivos de copia de seguridad que se crean automáticamente con la función de guardado automático. Especifique el número de minutos entre una operación de guardado automático y otra en la ficha Abrir y guardar del cuadro de diálogo Opciones, o bien mediante el comando SAVETIME. Las operaciones de guardado automático solo se llevan a cabo si un dibujo se ha modificado después de la última vez que se guardó. QSAVE, SAVE y SAVEAS (GUARDARR, GUARDAR y GUARDARCOMO) eliminarán el archivo .sv$ actual. El archivo de guardado automático únicamente se conservará si la aplicación se cierra de forma inesperada.

Para localizar el archivo de guardado automático, vaya a la ficha Files (Archivos) del cuadro de diálogo Options (Opciones); a continuación, inspeccione la carpeta Automatic Save File Location (Ubicación de archivo de guardado automático) en la jerarquía o utilice el comando SAVEFILEPATH. Una vez que haya encontrado el archivo, cambie la extensión de .sv$ a .dwg para abrirlo.

EXTRA: Si no puede ver las extensiones de los archivos cuando busque el archivo de guardado automático, active la opción. Para ello, seleccione la casilla File Name Extensions (Extensiones de nombre de archivo) en el panel Show/Hide (Mostrar/ ocultar) de la ficha View (Vista).

Guardado automático

02

CONFIGURACIÓN Y ASPECTOS BÁSICOS

REPEAT GRID RECENT INPUT HATCH EDIT... SET ORIGIN SET BOUNDARY GENERATE BOUNDARY ANNOTATIVE OBJECT SCALE CLIPBOARD ISOLATE ERASE MOVE COPY SELECTION SCALE ROTATE DRAW ORDER GROUP ADD SELECTED SELECT SIMILAR DESELECT ALL SUBOBJECT SELECTION FILTER QUICK SELECT ... QUICKCALC FIND ... PROPERTIES QUICK PROPERTIES

Haga clic con el botón derecho para acceder a menús emergentes contextuales, una herramienta que mejora la productividad. Dado que los menús son contextuales, tendrá acceso a comandos específicos para las opciones que seleccione.

Si utiliza la función de clic derecho como la tecla INTRO, disfrutará de las ventajas de ambas opciones. Es fácil utilizar esta función de clic derecho sensible al tiempo. Para activarla, abra el cuadro de diálogo Options (Opciones), vaya a la ficha User Preferences (Preferencias de usuario) y seleccione Right-Click Customization (Personalización botón derecho). Aparecerá un segundo cuadro de diálogo que incluye el control para la función de clic derecho sensible al tiempo.

Cuando está activada, la función de clic derecho seguirá funcionando del modo deseado (con un único clic rápido que equivale a INTRO); pero ahora, si mantiene pulsado el botón del ratón un poco más de tiempo (un cuarto de segundo, de forma predeterminada), aparecerá el menú emergente contextual.

Clic derecho

04

CONFIGURACIÓN Y ASPECTOS BÁSICOS

No caiga en la tentación de crear todos los elementos en una misma capa. Organice sus dibujos mediante la asignación de los objetos a capas que estén asociadas a una función o finalidad concretas (por ejemplo, incluir los muros en una capa y las puertas en otra).

Las capas le permiten:

• Asociar objetos según su función o ubicación.
• Mostrar u ocultar todos los objetos relacionados en una sola operación.
• Especificar el tipo de línea, el grosor de línea y otras opciones estándar para cada capa.

Para ver cómo está organizado un dibujo, utilice el comando LAYER (CAPA) y abra el Administrador de propiedades de capas. Escriba CAPA o CA en la ventana de comandos, o bien haga clic en la herramienta Propiedades, en la ficha Inicio de la cinta de opciones.

EXTRA: ¿Utiliza muchas referencias externas y, por lo tanto, muchas capas? Incremente la variable MAXSORT (del valor predeterminado 1000) para que todas las capas se puedan ordenar correctamente.

Capas

05

CONFIGURACIÓN Y ASPECTOS BÁSICOS

Visualización

VISUALIZACIÓN

**Siga las indicaciones que se muestran después de utilizar el comando ZOOM para ver su dibujo exactamente del modo que desea. “ZOOM > All” (ZOOM

Todo) ajusta la ampliación del área de dibujo para mostrar todos los objetos visibles o los límites del dibujo especificados con el comando LÍMITES. “ZOOM Extents” (ZOOM > Extensión) muestra la extensión máxima de todos los objetos.**

“ZOOM > Dynamic” (ZOOM > Dinámico) aplica el encuadre y el zoom con un marco de visualización rectangular. El marco de visualización representa la vista, que puede reducirse o ampliarse y moverse en torno al dibujo. Al cambiar la posición y el tamaño del marco de visualización, se realiza una operación de encuadre o de ampliación/reducción para rellenar la ventana gráfica con la vista del marco de visualización. Esta opción no está disponible en una proyección en perspectiva.

EXTRA 1: Si dispone de un ratón con rueda, haga doble clic con la rueda para activar Zoom extensión.

EXTRA 2: Utilice el comando VTENABLE para desactivar las transiciones de vista suavizadas que se producen al aplicar el encuadre y el zoom. Si el valor se establece en 0 (cero) se desactivarán el encuadre y el zoom, la rotación y las secuencias de comandos.

Zoom

07

Comparta diseños fácilmente dentro y fuera de su empresa mediante la función Vistas compartidas, sin necesidad de enviar sus archivos DWG originales. En lugar de compartir un PDF, comparta un vínculo que se pueda ver y comentar en cualquier navegador.

Evite la práctica habitual y engorrosa de publicar y enviar por correo diseños por medio de archivos DWF o PDF. En su lugar, AutoCAD permite crear un archivo visualizable y distribuirlo mediante un vínculo para compartir, que se puede ver y comentar en el navegador de cualquier dispositivo con acceso a Internet. Los comentarios de los colaboradores en el vínculo compartido se reflejarán directamente en su producto de escritorio de AutoCAD.

La función Vistas compartidas está disponible en el menú de la aplicación de AutoCAD, debajo de Publicar.

NOTA: Las vistas compartidas caducan automáticamente después de 30 días, pero la duración del vínculo se puede prolongar o cancelar en cualquier momento.

Vistas compartidas

09

VISUALIZACIÓN

Objetos

Aísle un grupo de objetos seleccionados para facilitar la edición de dibujos complejos o con muchos detalles. La herramienta Isolate Objects (Aislar objetos) (ISOLATEOBJECTS) oculta temporalmente los objetos que no se hayan seleccionado.

Para ejecutar este comando, acceda al menú contextual o escriba ISOLATEOBJECTS en la línea de comando. Cuando termine de editar o trabajar en el área despejada del dibujo, puede cancelar el aislamiento de objetos y volver a mostrar los objetos ocultos utilizando el comando UNISOLATEOBJECTS, o bien la opción End Object Isolation (Terminar aislamiento de objetos) del menú contextual.

EXTRA 1: En lugar de despejar un área de un dibujo con muchos detalles, oculte los objetos con el comando HIDEOBJECTS o utilice el menú contextual para suprimir de forma temporal los objetos seleccionados.

EXTRA 2: De manera predeterminada, los objetos ocultos o aislados se suprimirán temporalmente en la sesión de dibujo actual. Sin embargo, si establece OBJECTISOLATIONMODE en 1, los objetos ocultos o aislados se conservarán de una sesión a otra.

Aislar objetos

11

OBJETOS

Utilice la ficha Express Tools de la cinta de opciones, que incluye herramientas como Move/Copy/Rotate (Desplazar/ Copiar/Girar), para agilizar su flujo de trabajo. Dichas herramientas permiten efectuar cualquiera de estas operaciones seleccionando el punto base una sola vez.

Acceda a la ficha Express Tools de la cinta de opciones y haga clic en la herramienta Move/Copy/Rotate (Desplazar/Copiar/Girar). Seleccione un objeto para desplazarlo, copiarlo, girarlo o aplicarle una escala. Seleccione un punto base y, a continuación, siga las opciones de la línea de comando o el menú de cursor para seleccionar la operación que desea efectuar.

Cada vez que una operación finalice, las opciones se mostrarán de nuevo para que pueda elegir otra operación utilizando el mismo objeto seleccionado como punto base. Si es necesario, cambie el punto base seleccionando la opción Base.

EXTRA: Para acceder a otras Express Tools además de las incluidas en la ficha “Express Tools” de la cinta de opciones, utilice el widget desplegable de la barra de menús o escriba MENUBAR y establezca el valor en 1. Haga clic en Express Tools en el extremo derecho para que se expanda y muestre 10 categorías de herramientas.

Desplazar/Copiar/Girar

12

OBJETOS

Ahorre tiempo utilizando el comando DIM (ACOTA) para crear una cota después de otra, sin interrupciones ni tener que especificar múltiples comandos.

Escriba ACOTA en la línea de comando o acceda a la herramienta de acotación, disponible en la ficha Anotar de la cinta de opciones. Este comando permite obtener diferentes resultados al combinar lo siguiente:

• La opción del comando ACOTA que seleccione.
• El tipo de objeto sobre el que coloque el cursor.
• La parte del objeto donde coloque el cursor.
• El punto en el que efectúe la selección o haga clic.
• La dirección en la que se desplace el cursor.

EXTRA: Agilice aún más su flujo de trabajo utilizando el comando QDIM (ACOTARR) para aplicar acotaciones a una serie completa de objetos, en una misma operación.

Cotas

14

OBJETOS

Modificaciones
