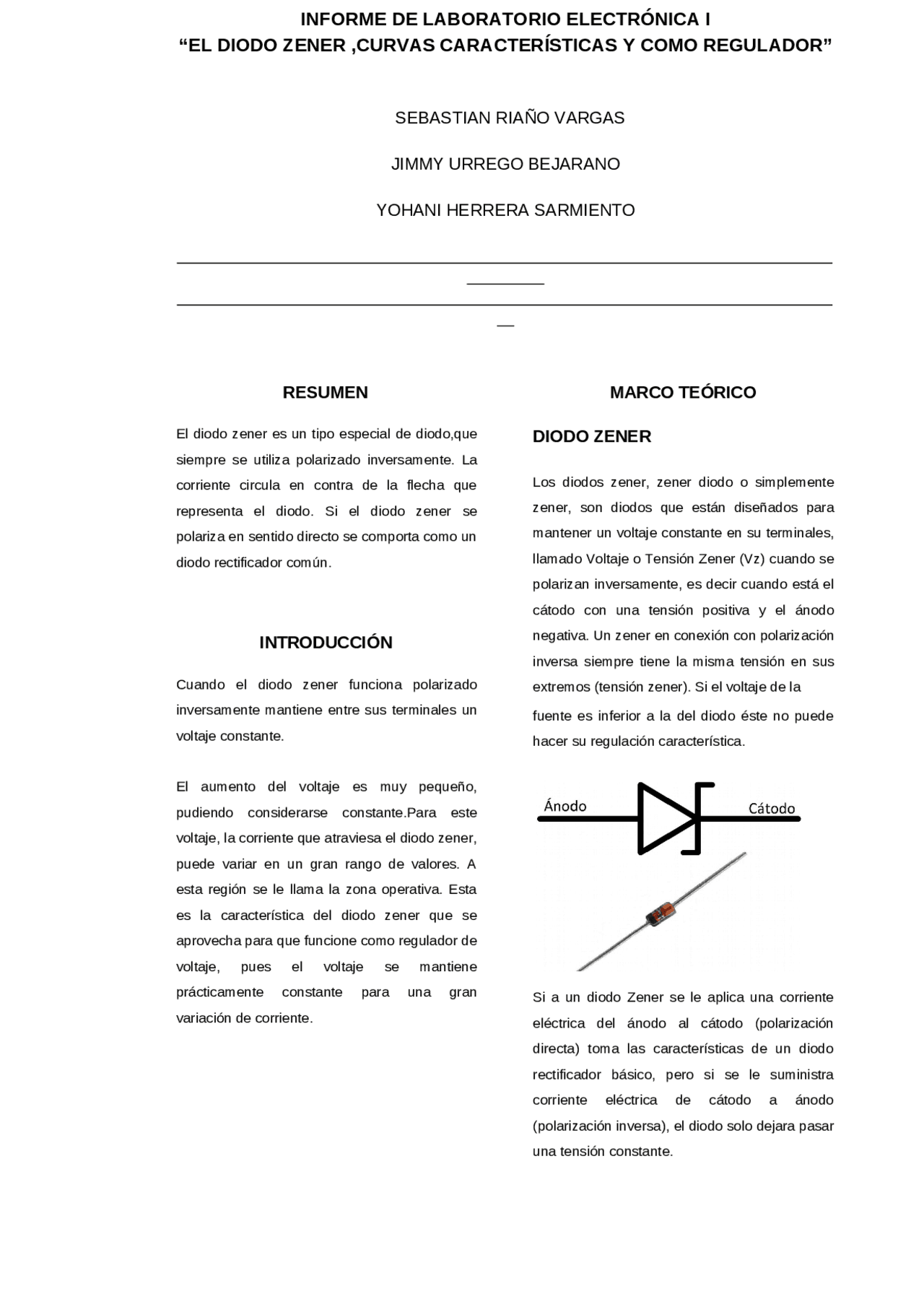

INFORME DE LABORATORIO ELECTRÓNICA I
“EL DIODO ZENER ,CURVAS CARACTERÍSTICAS Y COMO REGULADOR”
SEBASTIAN RIAÑO VARGAS
JIMMY URREGO BEJARANO
YOHANI HERRERA SARMIENTO
RESUMEN
El diodo zener es un tipo especial de diodo,que
siempre se utiliza polarizado inversamente. La
corriente circula en contra de la flecha que
representa el diodo. Si el diodo zener se
polariza en sentido directo se comporta como un
diodo rectificador común.
INTRODUCCIÓN
Cuando el diodo zener funciona polarizado
inversamente mantiene entre sus terminales un
voltaje constante.
El aumento del voltaje es muy pequeño,
pudiendo considerarse constante.Para este
voltaje, la corriente que atraviesa el diodo zener,
puede variar en un gran rango de valores. A
esta región se le llama la zona operativa. Esta
es la característica del diodo zener que se
aprovecha para que funcione como regulador de
voltaje, pues el voltaje se mantiene
prácticamente constante para una gran
variación de corriente.
MARCO TEÓRICO

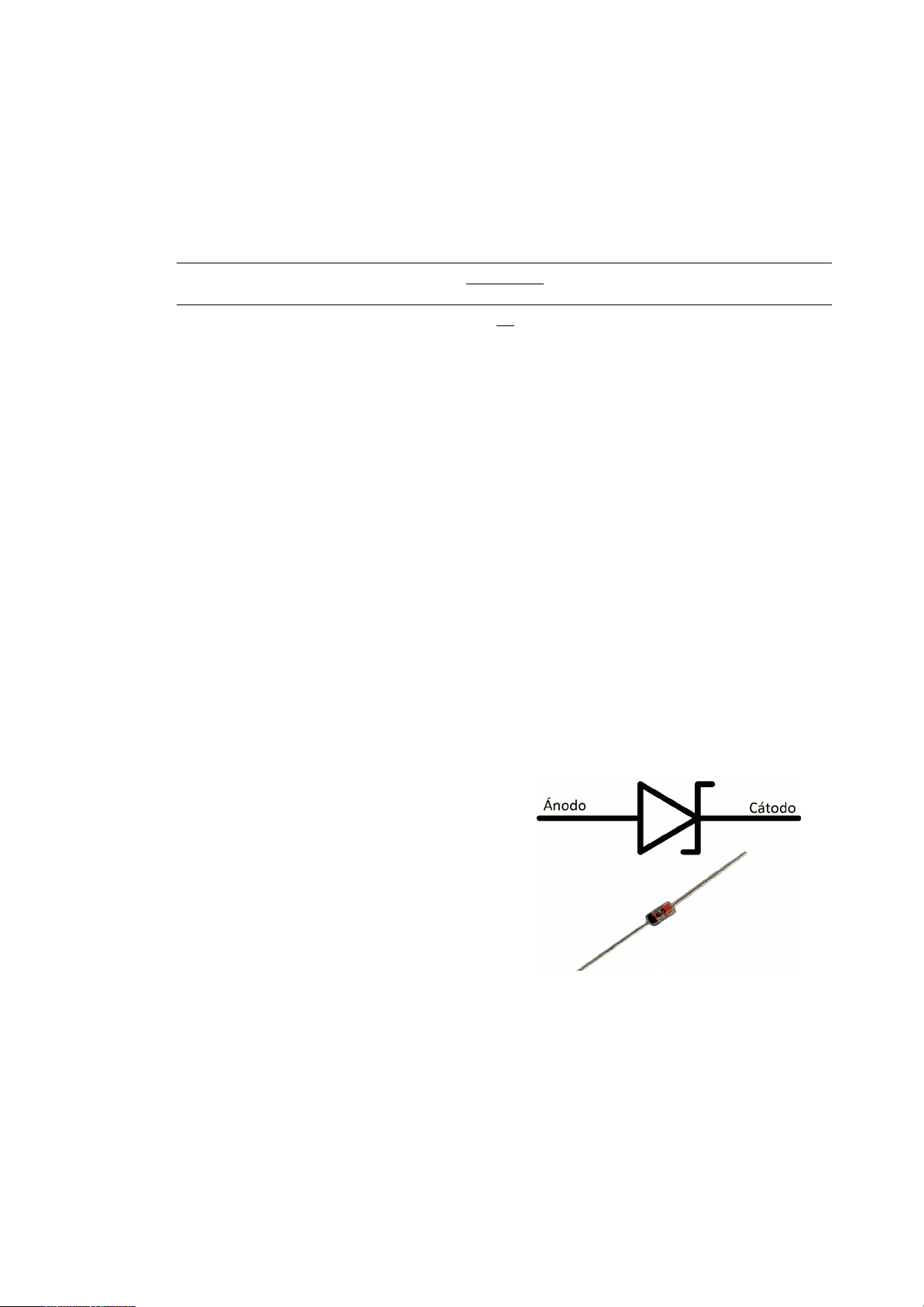

DIODO ZENER
Los diodos zener, zener diodo o simplemente
zener, son diodos que están diseñados para
mantener un voltaje constante en su terminales,
llamado Voltaje o Tensión Zener (Vz) cuando se
polarizan inversamente, es decir cuando está el
cátodo con una tensión positiva y el ánodo
negativa. Un zener en conexión con polarización
inversa siempre tiene la misma tensión en sus
extremos (tensión zener). Si el voltaje de la
fuente es inferior a la del diodo éste no puede
hacer su regulación característica.
Si a un diodo Zener se le aplica una corriente
eléctrica del ánodo al cátodo (polarización
directa) toma las características de un diodo
rectificador básico, pero si se le suministra
corriente eléctrica de cátodo a ánodo
(polarización inversa), el diodo solo dejara pasar
una tensión constante.
