EDUCACION SUPERIOR
Ingeniería de Sistemas
Parcial 1 - Corte 1
FIBRA OPTICA
Profesor: Carlos Enrique Rodríguez

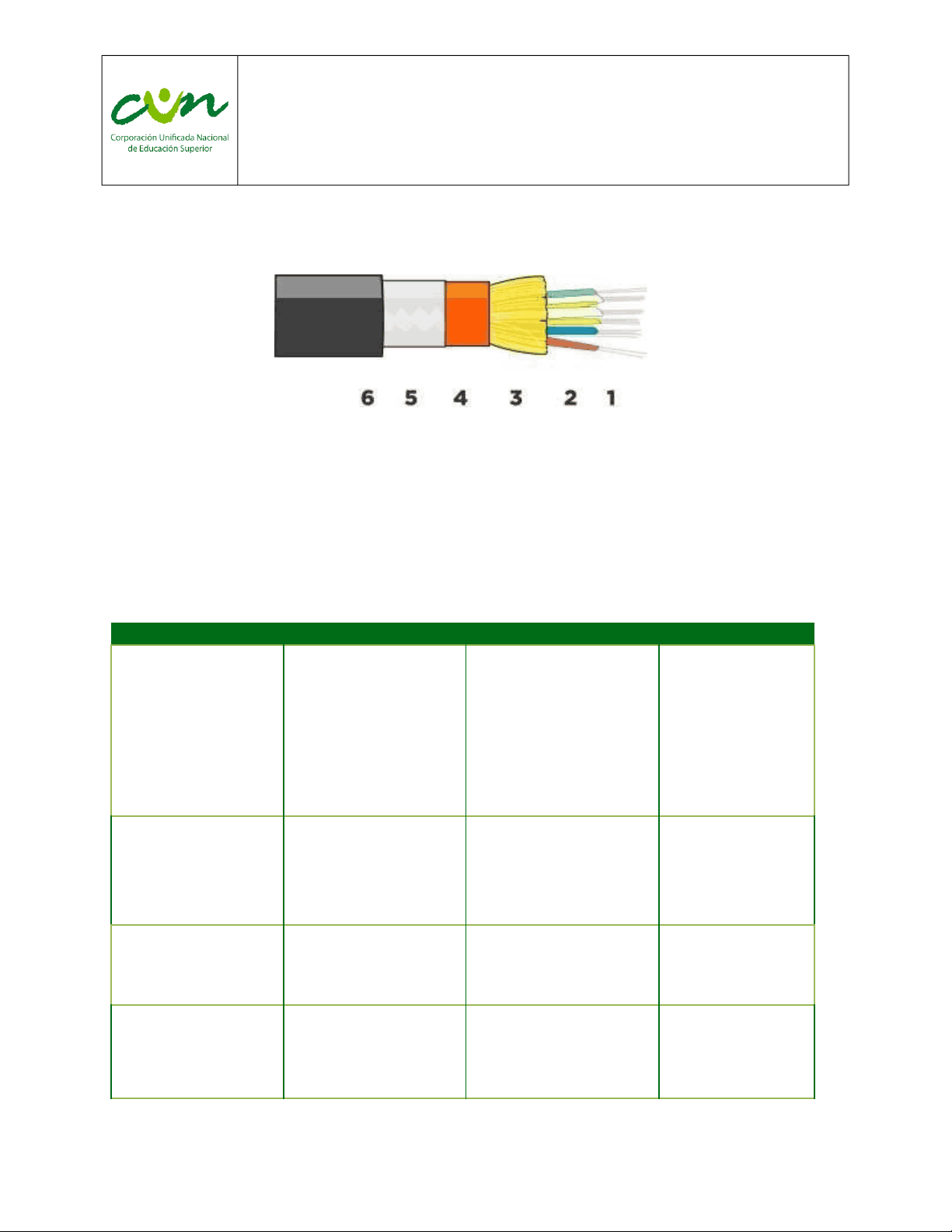

La siguiente imagen muestra la estructura del cable de fibra óptica, identifica y anota el nombre de cada uno de los elementos. 1.Núcleo. Fibra óptica. 2.Protección Secundaria – Revestimiento o cladding. 3.Elemento de tracción. 4.Cubierta interna. 5.Coraza. 6.Cubierta exterior. Recubrimiento o buffer. Elabora un cuadro comparativo para definir ventajas, desventajas y aplicaciones de los tipos de cable de fibra óptica. Tipo de cable Ventajas Desventajas Aplicaciones OS (Monomodo) Velocidad máxima 10Gbps < 10km. Más económico que OS2. La fibra interior OS tiene una mayor pérdida por kilómetro que la fibra exterior OS2. Costo mayor que la multimodo. Interiores OS (Monomodo) Velocidad máxima 100Gbps. Distancias de hasta 200km. Costo mayor que la OS1. Costo mayor que la multimodo. Exteriores OM (Multimodo) Velocidad de hasta 10Gbps hasta 33m. Obsoleto. Luz led Ethernet 100Mb OM (Multimodo) Velocidad de hasta 10Gbps. Utiliza luces led. Distancias cortas. Máximo 600m. 1GbE.
EDUCACION SUPERIOR
Ingeniería de Sistemas
Parcial 1 - Corte 1
FIBRA OPTICA
Profesor: Carlos Enrique Rodríguez
OM
(Multimodo) Primer cable en utilizar láser. Velocidades de hasta 100Gbps en distancias < 70m. Velocidades de 10Gbps en distancias de hasta 300m. Menor velocidad a mayor distancia comparada con la OM4. Aplicación más común 10 GbE. También se utiliza para 40 y 100G OM (Multimodo) Optimizado para láser. Velocidades de 100Gbpx hasta 150m. Velocidades de 10Gbps hasta 500m. Costo. 10G, 40G y 100G OM (Multimodo) WBMMF Versión más reciente. Mejora rendimiento de datos a velocidades altas. Es compatible con las fibras OM Precio más elevado que OM4. 28 Gb/s Escribe el nombre del fenómeno físico que representa cada imagen.
Refracción Reflexión
EDUCACION SUPERIOR
Ingeniería de Sistemas
Parcial 1 - Corte 1
FIBRA OPTICA
Profesor: Carlos Enrique Rodríguez
Completa la tabla según el tipo de herramienta Tipo de herramienta Nombre Función Peladora longitudinal y transversal Cortador de cable blindado para cortar la capa de armadura corrugada de cobre, acero o aluminio en alimentador de fibra, tubo central, cables ópticos trenzados y otros cables blindados. Permite el corte de chaquetas o fundas de cables (no fibras ópticas). La herramienta corta la envoltura exterior y la armadura de polietileno en una sola operación. Realiza cortes longitudinales y circunferenciales para el pelado final. La hoja gira 90 grados, activando la Pinza peladora de fibra óptica. (Fiber optic stripper). Pelado de fibra óptica para la preparación de empalme. Elimina la chaqueta, buffer y revestimiento de fibra óptica. NO es para cortar la fibra.
