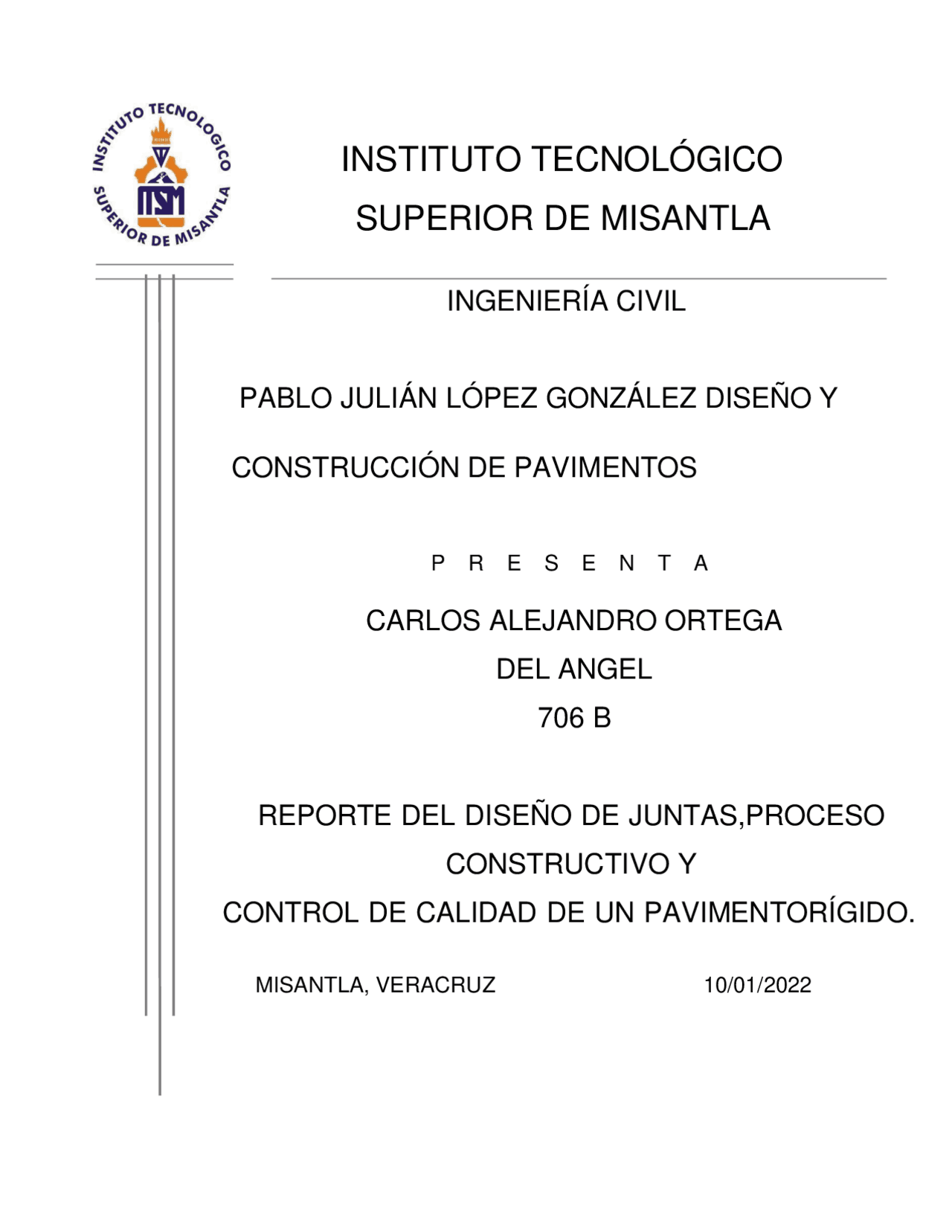

INSTITUTO TECNOLÓGICO
SUPERIOR DE MISANTLA
INGENIERÍA CIVIL
PABLO JULIÁN LÓPEZ GONZÁLEZ DISEÑO Y
CONSTRUCCIÓN DE PAVIMENTOS
P R E S E N T A
CARLOS ALEJANDRO ORTEGA
DEL ANGEL
706 B
REPORTE DEL DISEÑO DE JUNTAS, PROCESO
CONSTRUCTIVO Y
CONTROL DE CALIDAD DE UN PAVIMENTO RÍGIDO.
MISANTLA, VERACRUZ 10/01/2022
pf3
pf4
pf5
pf8

Vista previa parcial del texto

¡Descarga Diseño y Construcción de Pavimentos Rígidos: Diseño de Juntas y Control de Calidad y más Guías, Proyectos, Investigaciones en PDF de Arquitectura solo en Docsity!

INSTITUTO TECNOLÓGICO

SUPERIOR DE MISANTLA

INGENIERÍA CIVIL

PABLO JULIÁN LÓPEZ GONZÁLEZ DISEÑO Y

CONSTRUCCIÓN DE PAVIMENTOS

P R E S E N T A

CARLOS ALEJANDRO ORTEGA

DEL ANGEL

706 B

REPORTE DEL DISEÑO DE JUNTAS,PROCESO

CONSTRUCTIVO Y

CONTROL DE CALIDAD DE UN PAVIMENTORÍGIDO.

MISANTLA, VERACRUZ 10/01/

ÍNDICE DISEÑO DE JUNTAS, PROCESO CONSTRUCTIVO Y CONTROL DE CALIDAD DE UN PAVIMENTO RÍGIDO. ............................................................................................................................ 3 Preparación. ................................................................................................................................................ 4 Procedimiento de trabajo.Tendido de hilos ..................................................................................................... 4 Traza de perpendiculares .............................................................................................................................. 5 Trazado del ancho de la excavación ............................................................................................................... 5 Nivelación .................................................................................................................................................. 5 Construcción de las capas de apoyo de la losa del pavimento ............................................................................ 6 Proceso constructivo .................................................................................................................................... 7 BIBLIOGRAFÍA......................................................................................................................................... 8

Preparación.

Herramienta y material necesario Es recomendable que el trazado se haga por lo menos entre tres personas, debido a que para una sola resulte demasiado difícil y no queda exacto. Es necesario para llevar a cabo este trabajo lo siguiente: cinta métrica o metro común, carretes de hilo de varios metros de largo, estacas de madera, clavos de dos pulgadas, martillo o maceta para clavar las estacas, cal para marcar en el terreno y nivel de manguera para fijar la altura a la que deberá ir el piso interior de la construcción sobre el terreno. También será necesario hacer una escuadra de madera para albañilería que uno mismo puede hacer de 50cm x 40cm x 30cm.

Procedimiento de trabajo.

Tendido de hilos Para hacer el trazado de la obra se toma como referencia alguno de los muros de las construcciones vecinas en casos de que las haya. Si no hay construcciones junto, es necesario delimitar de forma precisa el terreno y tomar como referencia para el trabajo una de las líneas de colindancia, clavando dos estacas en sus extremos y tendiendo un hilo entre ellas, que no debe moverse en tanto se hace eltrazado. Una vez hecho esto, tómese como base esta colindancia, marcando sobre ellas los puntos en los que se van a encontrar los muros perpendiculares a esta. Cuando estos puntos se han medido en forma precisa a partir del alineamiento y se han marcado con lápiz sobre el hilo de la colindancia o sobre el muro de la construcción vecina, se colocan hilos perpendiculares en cada uno de estos puntos, mediante el auxilio de una escuadra de madera. Sobre cada una de estas líneas deben tenderse nuevos hilos sostenidos por estacas.

Traza de perpendiculares

Para el trazo de un eje perpendicular a otro se emplea la escuadra haciendo coincidir los hilos con los bordes de la misma. Cuando esto se logra se amarran loshilos sobre los puentes y se vuelve a rectificar la perpendicular con la escuadra. Esta misma operación se repite para los muros que van a ir perpendiculares a estos nuevos trazos y paralelos al hilo de la colindancia o al muro del vecino que se tomó inicialmente como referencia. De esta forma se van cerrando los trazos hasta formar los cuadrados o rectángulos que van a constituir todos los cuartos de la construcción.

Trazado del ancho de la excavación

Una vez que se han tendido los hilos de los ejes, procédase a marcar el ancho de la zanja que se va a excavar para la cimentación esta zanja tendrá 10cm de más a cada lado con respecto al ancho de la base de la cimentación. Lo anterior se hace midiendo la mitad del ancho total del cimiento a cada lado del hilo y tendiendo hilos paralelos al mismo indicando al ancho total de la zanja por excavar. Cuando se trata de cimientos colindantes con otros terrenos o construcciones, la zanja se marcará de un solo lado del hilo. Posteriormente márquense estas líneas con cal. Al quitar los hilos, evítese mover las estacas, que servirán posteriormente para el trazo de los ejes de los muros.

Nivelación

Desde el trazado de la obra es conveniente tener en cuenta a que altura va a quedar el piso interior de la construcción con relación al nivel del terreno y de la banqueta. Es necesario que este quede más alto que el nivel del terreno para evitar que se meta el agua de lluvia o que se tengan humedades en los muros. Es por esto que el piso interior debe quedar unos 25 o 30cm, arriba del terreno, y cuando menos 15cm arriba del nivel de banqueta.

industriales, el concreto a emplearse en este tipo de losas será especificado en su resistencia a la flexión por tensión o módulo de ruptura (MR) como se conoce en México, en vez de la resistencia tradicional a la compresión (f’c) que es comúnmente usado en otro tipo de estructuras de concreto.

Proceso constructivo

El proceso constructivo de un pavimento estampado es el mismo que para un pavimento de concreto convencional, con la diferencia de que inmediatamente después del acabado se le integra el colorante superficial que sirve, además, como endurecedor. Posteriormente, se aplica el desmoldante para evitar la adherencia entre el molde y el concreto, además de servir como membrana de curado y finalmente, se estampa mediante moldes. Por lo demás, se deben tener exactamente las mismas precauciones que para la construcción de un pavimento de concreto convencional.

BIBLIOGRAFÍA

 https://www.studocu.com/esmx/document/institutotecnologicodecerroazul/disenoy- construccion-de-pavimentos/u- 4 - anexo-procedimiento-constructivo-de-pavimento- rigido/  https://www.toxement.com.co/media/3406/guia-juntas-pavimentos-de-concreto.pdf  https://www.obraspublicas.gob.ec/wpcontent/uploads/downloads/2015/04/LOTAIP 2015_tomo_2 normas.pdf  http://cdigital.dgb.uanl.mx/la/1020121489/1020121489.PDF  http://colaboracion.uv.mx/insting/Tesis/1999-Estructuras-SilviaEugeniaPrietoLoya.pdf
