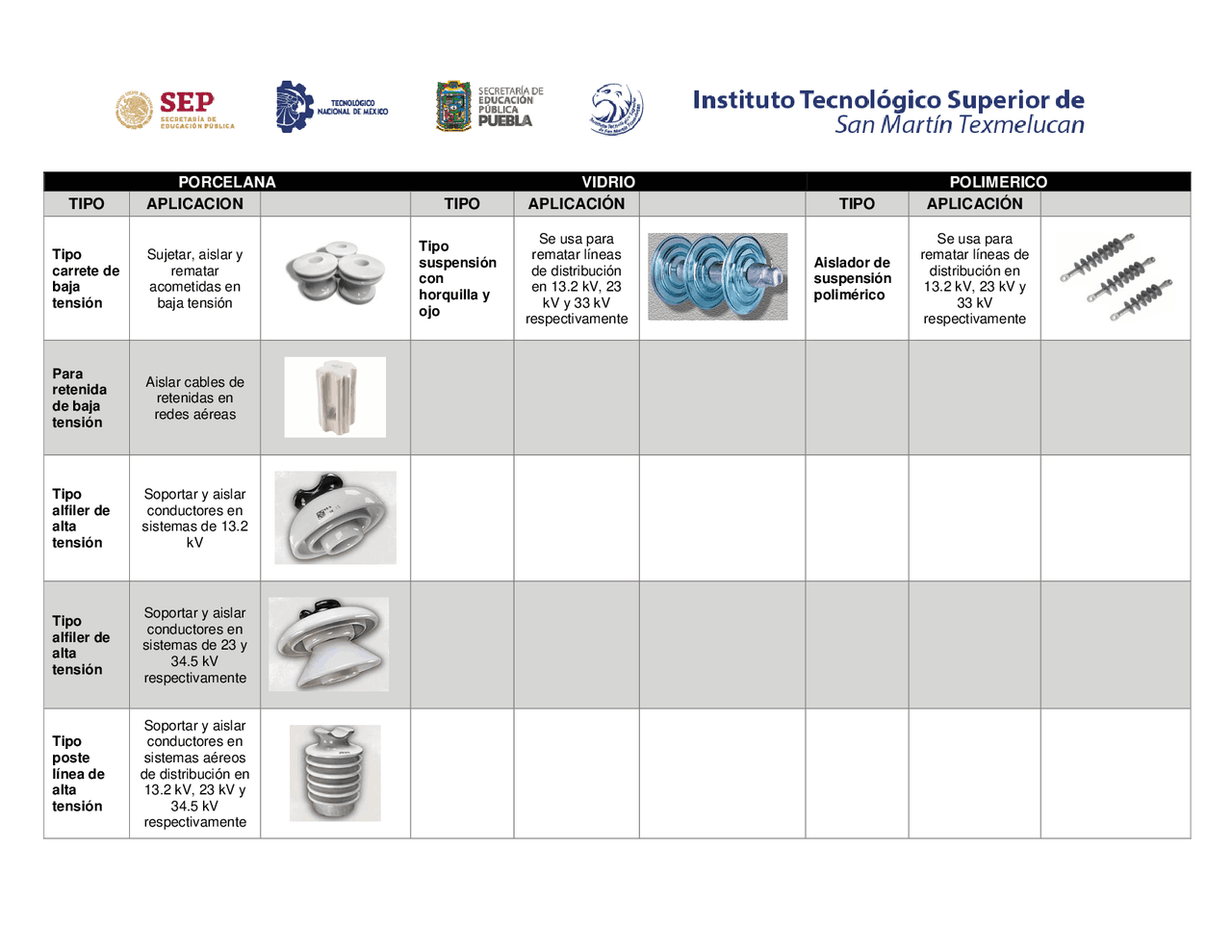

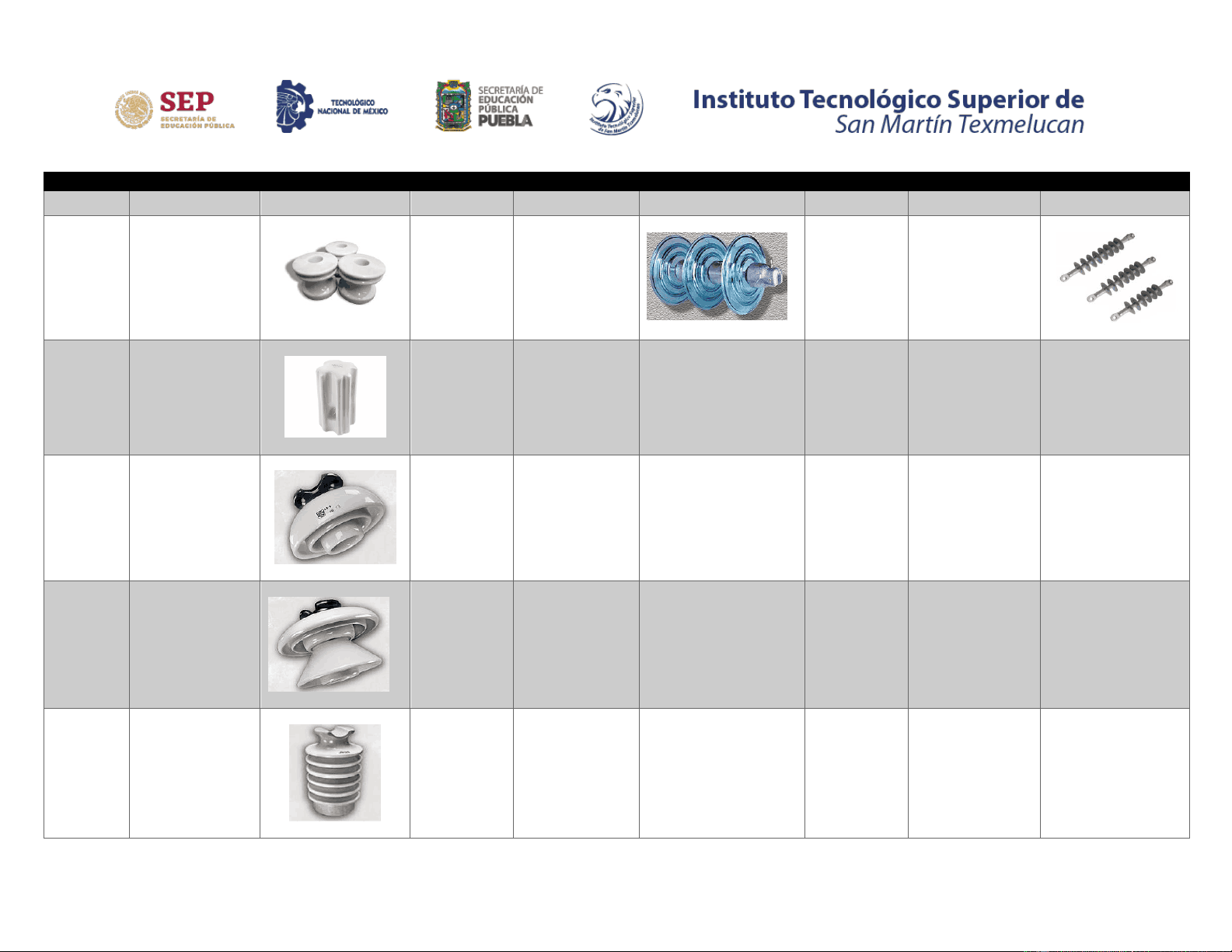

PORCELANA VIDRIO POLIMERICO
TIPO APLICACION TIPO APLICACIÓN TIPO APLICACIÓN
Tipo carrete de baja tensión Sujetar, aislar y rematar acometidas en baja tensión Tipo suspensión con horquilla y ojo Se usa para rematar líneas de distribución en 13.2 kV, 23 kV y 33 kV respectivamente Aislador de suspensión polimérico Se usa para rematar líneas de distribución en 13.2 kV, 23 kV y 33 kV respectivamente Para retenida de baja tensión Aislar cables de retenidas en redes aéreas Tipo alfiler de alta tensión Soportar y aislar conductores en sistemas de 13. kV Tipo alfiler de alta tensión Soportar y aislar conductores en sistemas de 23 y 34.5 kV respectivamente Tipo poste línea de alta tensión Soportar y aislar conductores en sistemas aéreos de distribución en 13.2 kV, 23 kV y 34.5 kV respectivamente
TIPO DE AISLADOR
ESTÁNDAR
REFERENTE
DESCRIPCIÓN APLICACIONES
Aisladores tipo suspensión
ANSI C29.
Las líneas eléctricas van suspendidas y dependen del nivel de tensión de servicio, altura geográfica, condiciones de contaminación del medio y forman cadenas para obtener el aislamiento requerido Son usados en transmisión y distribución de energía eléctrica en media y alta tensión Aisladores tipo carrete ANSI C29. Son usados en redes aéreas de distribución de energía eléctrica en baja tensión Instalados en sus respectivos soportes o porta- líneas Aisladores tipo tensor ANSI C29. Llamado también tipo nuez o aislador de retenida, son usados en transmisión y distribución de energía eléctrica en baja y media tensión Utilizados en la construcción de las retenidas en los postes de derivación
Aisladores tipo espiga y caperuza para subestación y equipos
ANSI C29.
Usados en subestaciones en media tensión y alta tensión, están diseñados para ser ensamblados unos a continuación de otros Se les utiliza normalmente como soportes rígidos de equipos de corte o seccionamiento. Aisladores tipo pasamuros
AIEE 49
Diseñados para baja y media tensión y sirven para interconectar celdas en instalaciones de tipo interior Permiten el ingreso o salida de las líneas de transmisión hacia los centros de control. son fabricados para diferentes capacidades de corriente de las barras pasantes Aisladores soporte para subestaciones interiores
IEC 60273
Soportes rígidos de las barras en las subestaciones tanto de tipo interior como exterior, son fabricados para media y alta tensión Fabricados en resinas epóxicas, los cuales han venido a sustituir a los aisladores de porcelana en gran medida Aisladores pasantes para transformadores
BT – DIN 42530;
MT – DIN 42531,
AT – DIN 42534
Estos aisladores son llamados también pasa tapas Sirven para dar paso a los conductores que ingresan a los transformadores con aislamiento de aceite o fluido de silicona
