Información detallada sobre los ramificadores de presión estática y real, sus modelos como woltmann, chorro múltiple y ultrasónico, y su clasificación según forma, altura relativa del umbral, espesor de la pared y longitud de cresta. Además, se presentan las fórmulas de francis, rehbock y cipolletti para calcular la descarga en m3/s, longitud de la coronación y altura de lamina.
Tipo: Apuntes
1 / 6
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

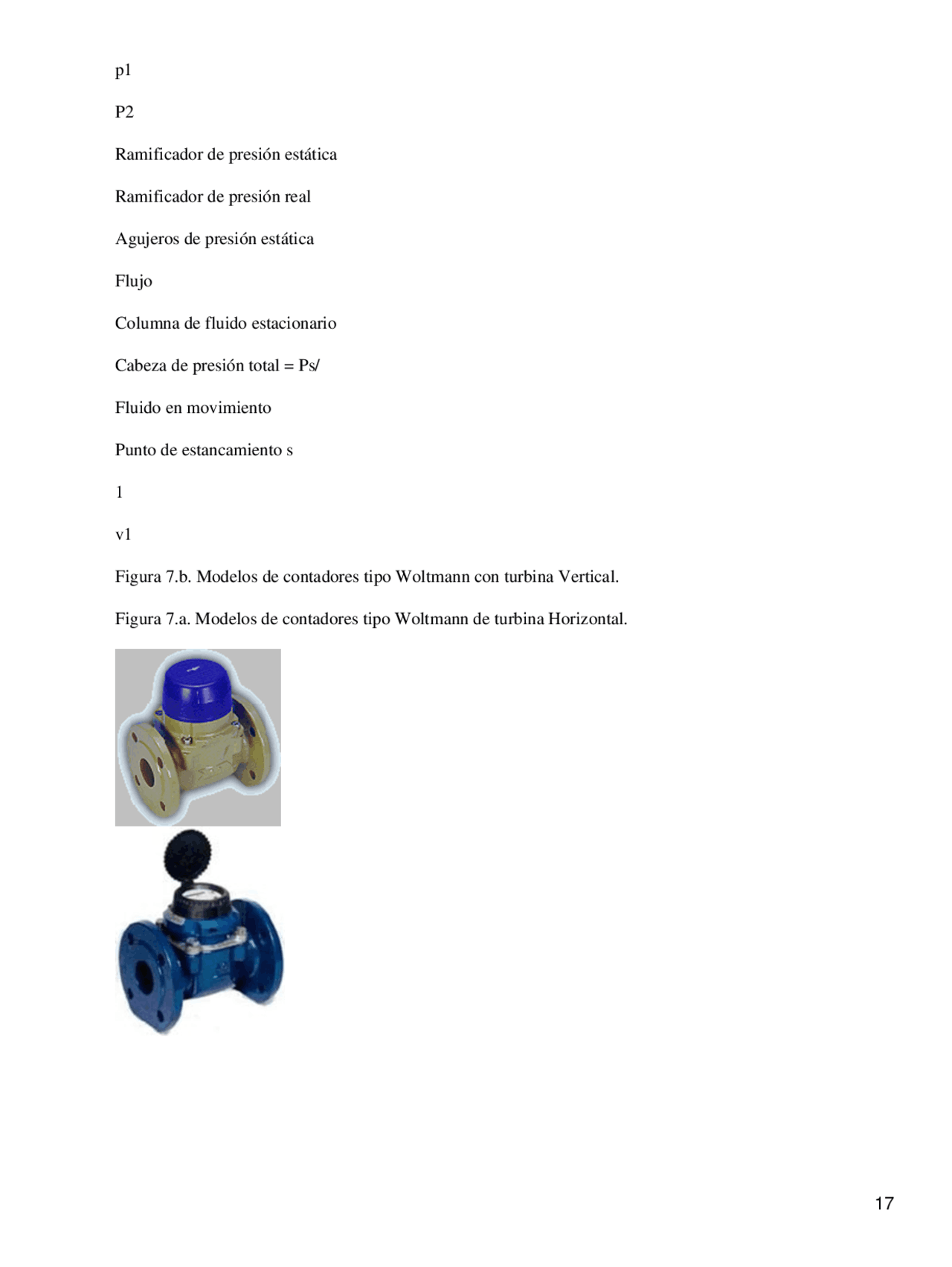

p P Ramificador de presión estática Ramificador de presión real Agujeros de presión estática Flujo Columna de fluido estacionario Cabeza de presión total = Ps/ Fluido en movimiento Punto de estancamiento s 1 v Figura 7.b. Modelos de contadores tipo Woltmann con turbina Vertical. Figura 7.a. Modelos de contadores tipo Woltmann de turbina Horizontal.
Figura 8. Contador Chorro Múltiple.
Figura 12. Contador Ultrasónico
Figura 13. Contador Electromagnetico H B L Cresta o umbral e Clasificación
Vertedores incompletos o ahogados
Donde: Q = descarga en m3/s L = longitud de la coronación en metros (m). H = altura o diferencia vertical entre la cota de la coronación del vertedero y la cota de la superficie del agua, en metros (m). Formulas de Rehbock y Francis:
Donde: Q = descarga en m3/s. C = coeficiente de descarga. L = longitud de la coronación del vertedero en metros (m). H = altura de lamina en metros (m). Formula Francis, Cipolletti :
Donde :
