DISEÑO DE LOSAS ALIGERADAS EN UNA DIRECCIÓN

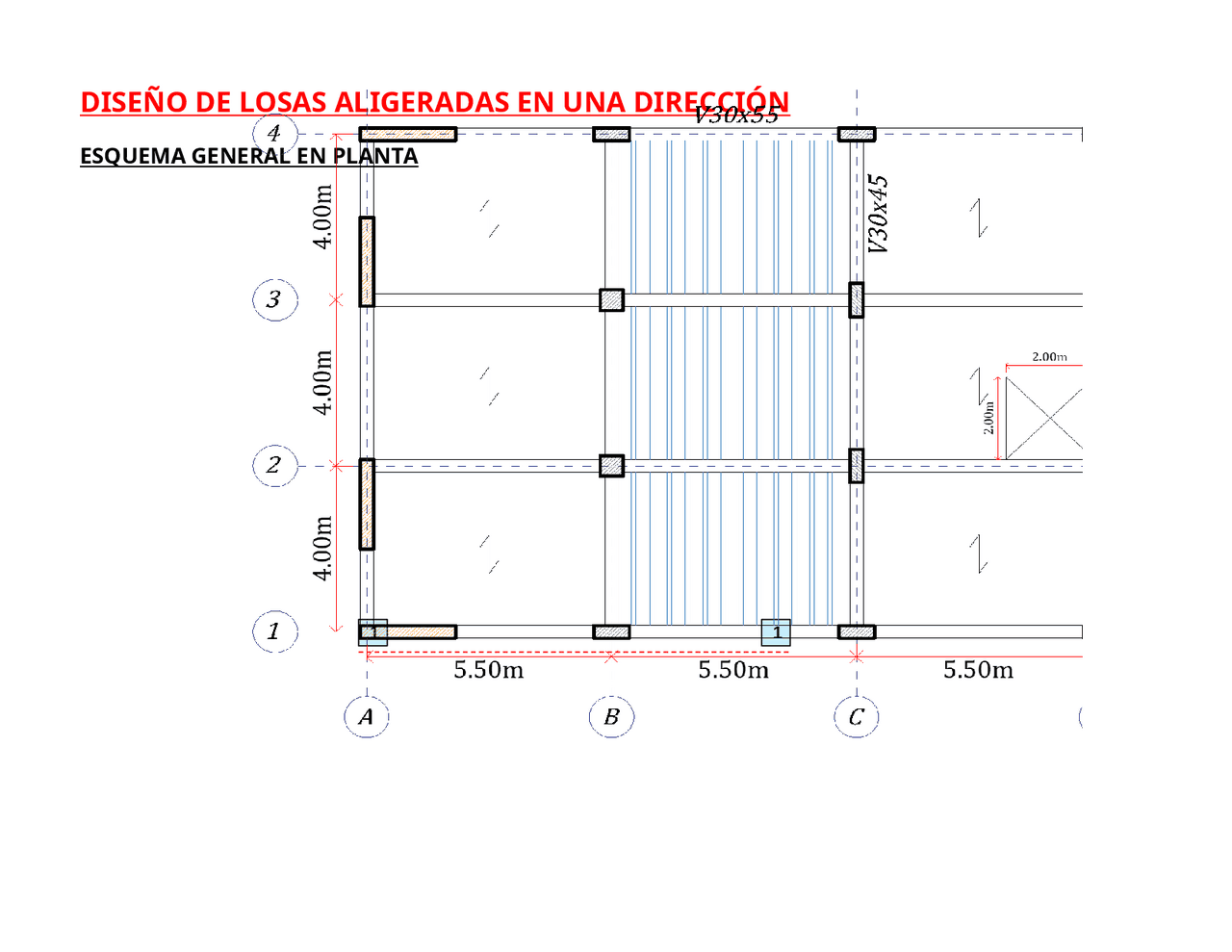

ESQUEMA GENERAL EN PLANTA

ESQUEMA SECCIÓN DE LOSA ALIGERADA

ESQUEMA PARA EL ANÁLISIS

CORTE 1-

Vigueta para diseño

Ancho tributario para el metrado de cargas

METRADO DE CARGAS

Pplosa 300 kgf/m2 peso propio por metro cuadrado Wppv 0.12 tonf/m peso propio de aligerado Wacab 0.04 tonf/m peso de acabados Wtab 0.06 tonf/m peso de tabiquería Ws/c 0.08 tonf/m peso de sobrecarga WD 0.22 tonf/m carga muerta WL 0.08 tonf/m carga viva Wu 0.44 tonf/m carga última (1.40WD+1.70WL)

ANÁLISIS DE LA VIGUETA (MÉTODO DE LOS COEFICIENTES DEL ACI)

NORMA ACI

DISEÑO A FLEXIÓN (ACEROS LONGITUDINALES)

f'c 210 kgf/cm2 compresión del concreto fy 4200 kgf/cm2 fluencia del acero 0.90 factor de reducción a flexión d 17.00 cm peralte efectivo Wu 0.44 tonf/m carga última Asmin 0.41 cm2 acero mínimo Asmax 2.71 cm2 acero máximo Øf Ecuación cuadrática para el cálculo del área de acero de una sección rectangular de concreto armado

calculado final real apoyo/tramo (^) b (cm) Mu (tonf-m) As (cm2) varillas As (cm2) a (cm) apoyo 1 10.00 0.25 0.41 0.41 0.58 1 0.71 1. apoyo 2 10.00 0.61 1.02 1.02 1.43 2 1.42 3. apoyo 3 10.00 0.61 1.02 1.02 1.43 2 1.42 3. apoyo 4 10.00 0.25 0.41 0.41 0.58 1 0.71 1. tramo 1-2 40.00 0.55 0.87 0.87 1.23 2 1.42 0. tramo 2-3 40.00 0.38 0.60 0.60 0.84 1 0.71 0. tramo 3-4 40.00 0.55 0.87 0.87 1.23 2 1.42 0.

ACERO POR TEMPERATURA

ρ 0.0018 cuantía de temperatura Astem 0.90 cm2 acero por temperatura (Astem=0.00181005) S 0.344 m espaciamiento teórico 0.34 m espaciamiento real

CORTE DE VARILLAS

ESQUEMA DE DISEÑO A FLEXIÓN - OPCIÓN 1

1Ø3/8"

1Ø3/8" 2Ø3/8"

1Ø3/8"

Generalmente se usan varillas de

1/4" (As=0.31cm2)

ESQUEMA FINAL DE DISEÑO Y DISTRIBUCIÓN DEL REFUEZO

Vu

Vu

Vu

Vu

Vu

1Ø3/8"

1Ø3/8"

1Ø3/8"

1Ø1/4"@34cm

1Ø3/8"

1Ø3/8"

de cargas

• GA E.
• NORMA ACI
• 1/
• 1/

< 5cm OK < 5cm OK < 5cm OK
